Симистор ТС222-20
Симисторы, триаки ТС222-20 – штыревые симметричные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 20 ампер частотой до 500 Гц в цепях с напряжением 100В – 1300В (1–13кл). Тип корпуса симисторов ТС222-20 – ST2: резьба - М6, масса – 11 г.
Расположение выводов (цоколевка): жесткий длинный вывод – основной вывод 1 (условный катод), основание симистора – основной вывод 2 (условный анод), жесткий короткий вывод – управляющий электрод. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла симисторы собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке закручивающий момент для симисторов ТС222-20 должен быть 1,4-1,8 Нм. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Применяются симметричные тиристоры и их аналоги в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы симисторов, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
При поставке симисторов при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т222-20 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики симисторов ТС222-20:
Параметры симисторов | ТС222-20 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 100-1300 В |
Максимально допустимый действующий ток в открытом состоянии (Температура корпуса) | ITRMS/(TC) | 20 А (85°C) |
Ударный ток в открытом состоянии | ITSM | 0.12 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.10 В |
Динамическое сопротивление в открытом состоянии | rT | 27 мОм |
Критическая скорость нарастания коммутационного напряжения | (dUD/dt)com | 2.5-50 В/мкс |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 50 А/мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 1.30 ºC/Вт |
Квадранты управляемости | 1, 3, 4 | |
Усилие зажатия | Md | 1,4-1,8 Нм |
Масса | W | 11 г |
Рекомендуемые охладители | О221 |
Расшифровка маркировки (обозначений) симисторов ТС222-20-13 УХЛ2:
ТС | 222 | – | 20 | – | 13 | 6 | УХЛ2 |
ТС | – | Тиристор симметричный. | |||||||||||||||||||||||||||
222 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||||||||
20 | – | Максимально допустимый действующий ток в открытом состоянии ITRMS, А. | |||||||||||||||||||||||||||
13 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1300 В). | |||||||||||||||||||||||||||
6 | – | Критическая скорость нарастания коммутационного напряжения (dUD/dt)com:
|
|||||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |

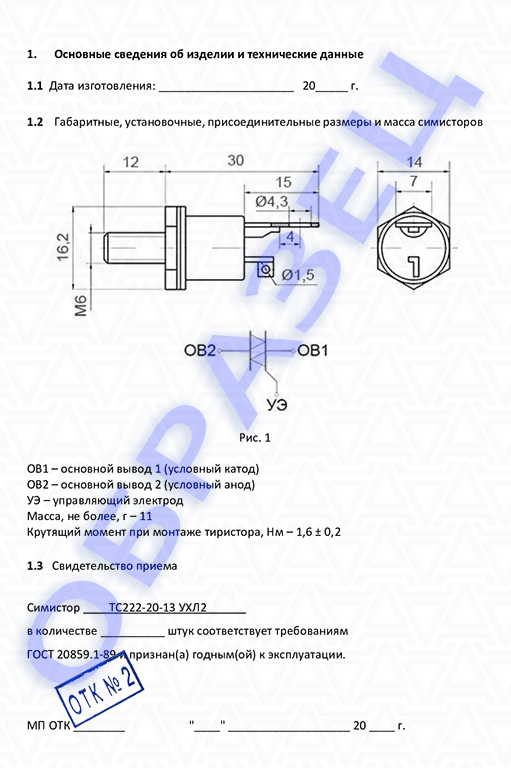

Полярность (цоколевка), размеры симистора ТС222-20:

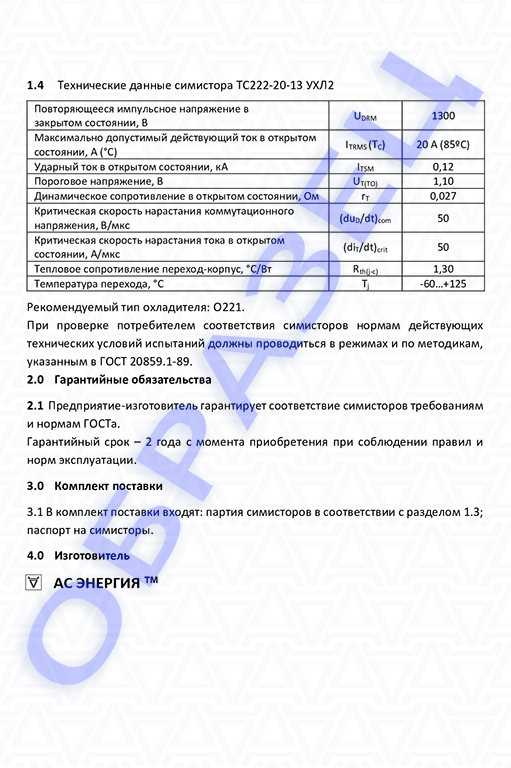

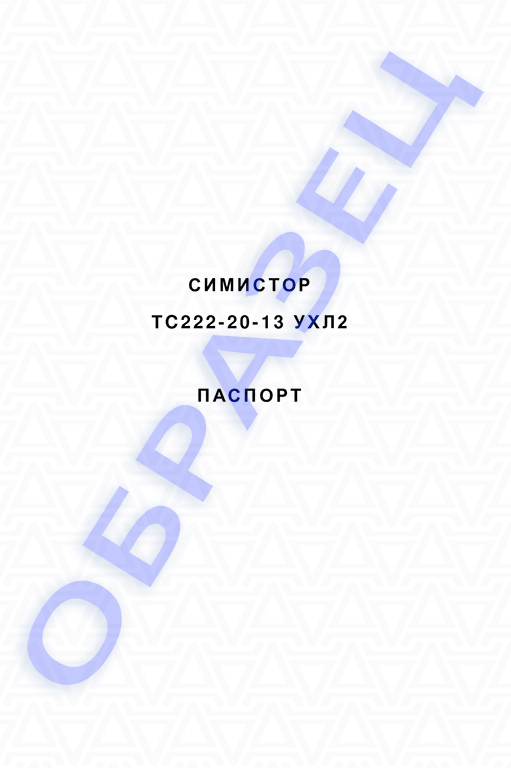

Паспорт симистор ТC222-20:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для симисторов ТС222-20:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
