Тиристор быстродействующий импульсный ТБИ361-100

Напряжение UDRM/URRM 600-1200 В
Средний прямой ток IT(AV) (TС, ºC) 100А (93ºC)
Класс по напряжению URRM / 100 6 – 12
Цена ТБИ361-100 по запросу
+ –
Добавить
Масса 240 г
Корпус ST6

Тиристоры ТБИ361-100 (TFI 361-100) – силовые быстродействующие импульсные тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 160А частотой до 10 кГц в цепях с напряжением 600 В – 1200 В.

Тиристоры ТБИ361-100 – прямой полярности: основание тиристора – анод, гибкий вывод – катод. Тип корпуса тиристоров – ST6 (резьба М20х1.5), масса – 0,240 кг. "ST" обозначает "stud thyristor" – штыревой тиристор

Часто запрашиваемые номиналы тиристоров: ТБИ361-100-6, ТБИ361-100-8, ТБИ361-100-9, ТБИ361-100-10, ТБИ361-100-11, ТБИ361-100-12, TFI 361-100-6, TFI 361-100-8, TFI 361-100-9, TFI 361-100-10, TFI 361-100-11, TFI 361-100-12.

Тиристоры изготавливаться для эксплуатации в умеренном, холодном (УХЛ) и тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке необходимо соблюдать усилие зажатия – закручивающий момент Md – 20-30 Нм. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Читать далее

При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры ТБИ361-100 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Подробные характеристики быстродействующих импульсных тиристоров ТБИ361-100:

Характеристики тиристоров ТБИ361-100
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 600-1200 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 100 А (93ºC)
Максимально допустимый действующий ток в открытом состоянии ITRMS 157 А
Ударный ток в открытом состоянии ITSM 2.5 кА
Максимально допустимая температура перехода Tjmax 125ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 2.40/314 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.40 В
Динамическое сопротивление в открытом состоянии rT 2.40 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 50 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 1000 В/мкс
Отпирающий постоянный ток управления IGT 300 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 800 А/мкс
Время выключения tq 12.5-50 мкс
Время включения tgt 2.5-3.2 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 312 А2·c·103
Тепловое сопротивление переход - корпус Rth(j-c) 0.150 ºC/Вт
Усилие сжатия Fm 25±5 кН
Масса W 240 г
Рекомендуемые охладители О171, О271, О361, О471, ОМ101
Информационный лист PDF PDF

Расшифровка маркировки тиристоров ТБИ361-100-12 А2Х4М4 УХЛ2:

ТБИ 361 – 100 – 12   А2 Х4 М4   УХЛ2
ТБИ – Тиристор Быстродействующий Импульсный.
361 – Конструктивное исполнение, серия.
100 – Средний ток в открытом состоянии IT(AV).
12 – Класс по напряжению URRM / 100   (Номинальное напряжение - 1200 В).
А2 – Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 К2 Е2 А2
Цифровая маркировка 4 5 6 7
Значение, В/мкс 200 320 500 1000
Х3 – Группа по времени выключения tq:
Буквенно-цифровая маркировка Х3 Т3 Р3 М3 К3 Н3 Е3
Цифровая маркировка 8 7 6 5 4 3 2
Значение, мкс 12.5 16.0 20.0 25.0 32.0 40.0 50.0
М4 – Группа по времени включения tgt:
Буквенно-цифровая маркировка М4 К4
Цифровая маркировка 3 2
Значение, мкс 2.5 3.2
УХЛ2 – Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) Обозначениe групп динамических параметров

Полярность (цоколевка), размеры тиристора ТБИ361-100:

Тиристор ТБИ361-100 Корпус ST6

Паспорт тиристор ТБИ361-100:

При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.

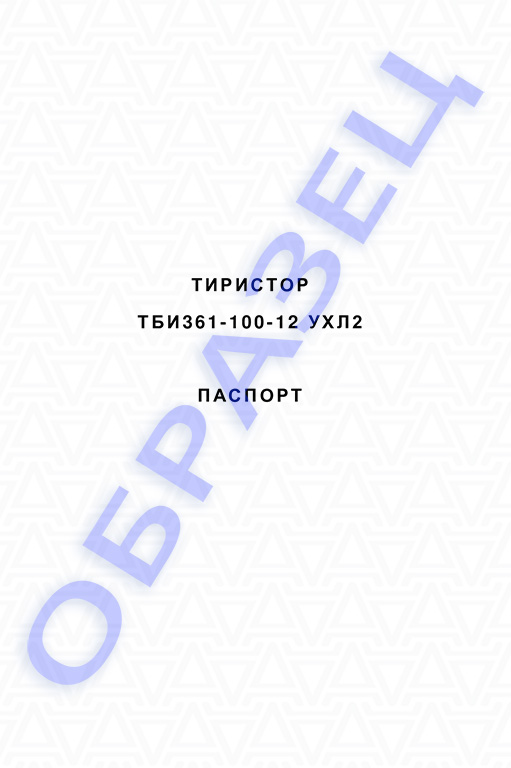

  • Паспорт на тиристоры серии ТБИ361-100

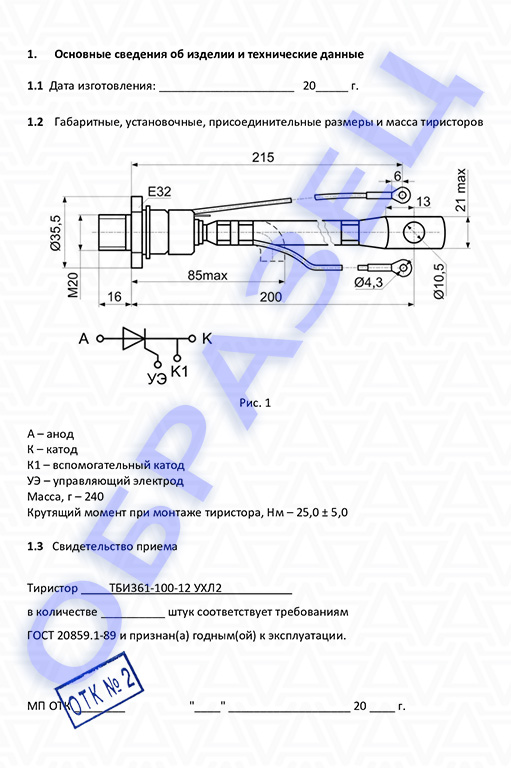

  • Паспорт на тиристоры серии ТБИ361-100

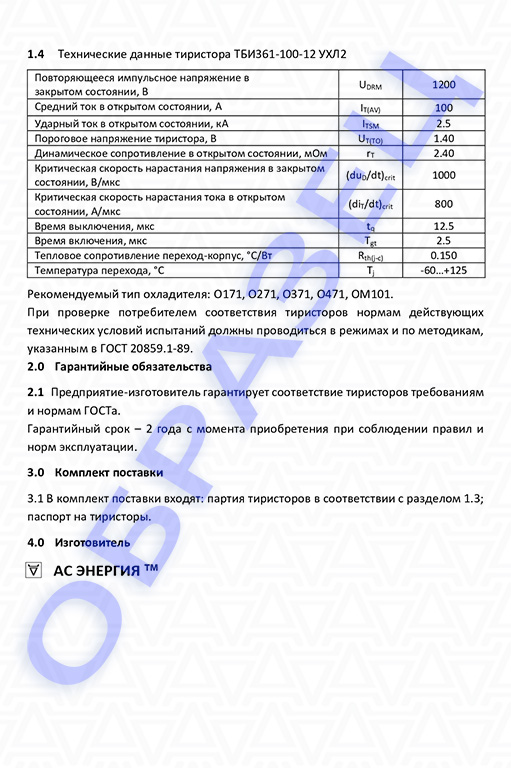

  • Паспорт на тиристоры серии ТБИ361-100

Документация (даташит) на тиристоры быстродействующие ТБИ361-100:

PDFСкачать PDF на тиристоры ТБИ361-100

Рекомендуемые охладители для тиристоров ТБИ361-100:

  • Тиристор ТБИ361 и охладитель О171
    Условное обозначение охладителя О171

    Охладитель О171

  • Тиристор ТБИ361 и охладитель О271
    Условное обозначение охладителя О271

    Охладитель О271

  • Тиристор ТБИ361 и охладитель О371
    Условное обозначение охладителя О371

    Охладитель О371

  • Тиристор ТБИ361 и охладитель О471
    Условное обозначение охладителя О471

    Охладитель О471

  • Охладитель ОМ101
    Условное обозначение охладителя ОМ101

    Охладитель ОМ101

Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".

Фото быстродействующих импульсных тиристоров ТБИ361-100:

  • Фото тиристоров ТБИ361-100

    ТБИ361-100

  • Фото тиристоров ТБИ361-100

    ТБИ361-100

  • Фото тиристоров ТБИ361-100

    ТБИ361-100

  • Фото тиристоров ТБИ361-100

    ТБИ361-100

  • Фото тиристоров ТБИ361-100

    ТБИ361-100

  • Фото тиристоров ТБИ361-100

    ТБИ361-100
