Тиристор быстродействующий импульсный ТБИ261-160
Тиристоры ТБИ261-160 (TFI 261-160) – силовые быстродействующие импульсные тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 160А частотой до 10 кГц в цепях с напряжением 800 В – 1400 В.
Тиристоры ТБИ261-160 – прямой полярности: основание тиристора – анод, гибкий вывод – катод. Тип корпуса тиристоров – ST6 (резьба М20х1.5), масса – 0,240 кг. "ST" обозначает "stud thyristor" – штыревой тиристор
Часто запрашиваемые номиналы тиристоров: ТБИ261-160-8, ТБИ261-160-9, ТБИ261-160-10, ТБИ261-160-11, ТБИ261-160-12, ТБИ261-160-13, ТБИ261-160-14, TFI 261-160-8, TFI 261-160-9, TFI 261-160-10, TFI 261-160-11, TFI 261-160-12, TFI 261-160-13, TFI 261-160-14.
Тиристоры изготавливаться для эксплуатации в умеренном, холодном (УХЛ) и тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке необходимо соблюдать усилие зажатия – закручивающий момент Md – 20-30 Нм. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ261-160 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ261-160:
Характеристики тиристоров | ТБИ261-160 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 800-1400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 156 А (85ºC) 233 А (55ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 251 А |
Ударный ток в открытом состоянии | ITSM | 5.5 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.85/502 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.123 В |
Динамическое сопротивление в открытом состоянии | rT | 1.524 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 50 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
Время выключения | tq | 20-40 мкс |
Время включения | tgt | 1.6-3.2 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 140 А2·c·103 |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.150 ºC/Вт |
Усилие сжатия | Fm | 25±5 кН |
Масса | W | 240 г |
Рекомендуемые охладители | О171, О271, О261, О471, ОМ101 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ261-160-14 М1Н3Т4 УХЛ2:
ТБИ | 261 | – | 160 | – | 14 | М1 | Н3 | Т4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | ||||||||||||||||||||||||
261 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
160 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
14 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1400 В). | ||||||||||||||||||||||||
М1 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
Н3 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
Т4 | – | Группа по времени включения tgt:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Полярность (цоколевка), размеры тиристора ТБИ261-160:
Паспорт тиристор ТБИ261-160:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБИ261-160:
Скачать PDF на тиристоры ТБИ261-160
Рекомендуемые охладители для тиристоров ТБИ261-160:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".

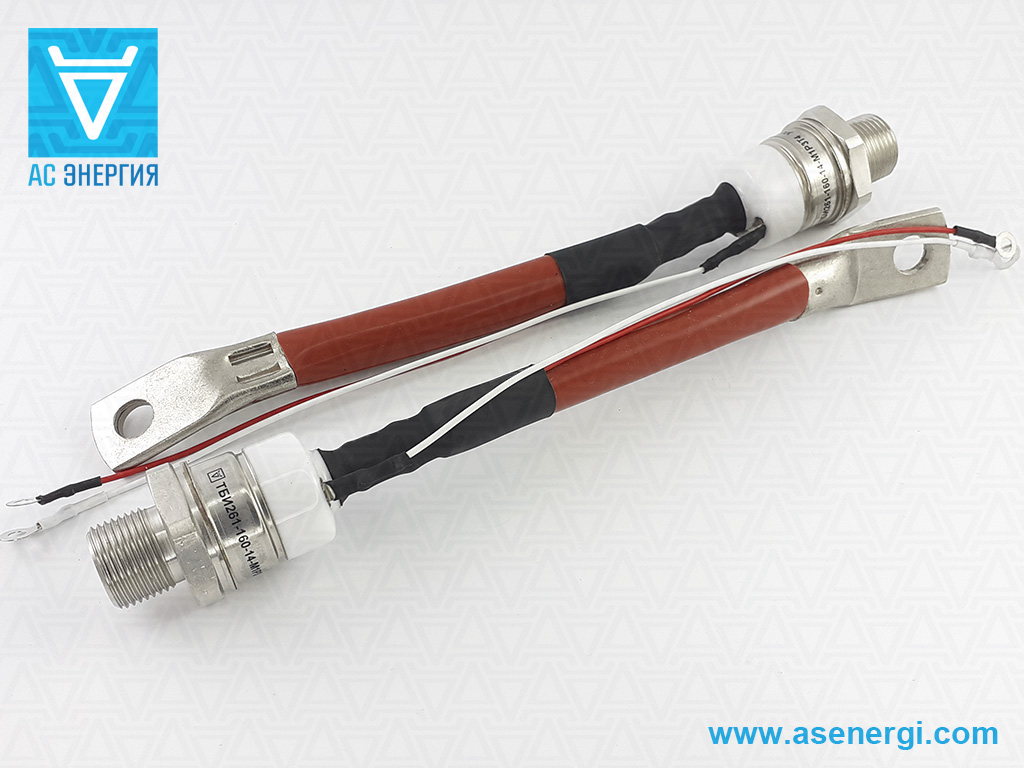

Фото быстродействующих импульсных тиристоров ТБИ261-160:
