Тиристор быстродействующий импульсный ТБИ143-400
Тиристоры ТБИ143-400 (TFI 143-400) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 400 ампер частотой до 10 кГц в цепях с напряжением 1000 В – 1500 В. Тип корпуса тиристоров ТБИ143-400 – PT43: диаметр контактной поверхности – Ø35 мм, габаритные размеры – Ø60х26 мм, масса, не более – 0,280 кг. «PT» означает «pill thyristor» - таблеточный тиристор.
Часто запрашиваемые номиналы тиристоров: ТБИ143-400-10, ТБИ143-400-11, ТБИ143-400-12, ТБИ143-400-13, ТБИ143-400-14, ТБИ143-400-15, TFI 143-400-10, TFI 143-400-11, TFI 143-400-12, TFI 143-400-13, TFI 143-400-14, TFI 143-400-15.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ143-400 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ143-400:
Характеристики тиристоров | ТБИ143-400 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1000-1500 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 400 А (90ºC) 630 А (55ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 628 А |
Ударный ток в открытом состоянии | ITSM | 8.0 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.85/1256 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.50 В |
Динамическое сопротивление в открытом состоянии | rT | 1.25 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 100 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 2000 А/мкс |
Время выключения | tq | 10 мкс |
Время включения | tgt | 2.0 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 320 А2·c·103 |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.032 ºC/Вт |
Усилие сжатия | Fm | 15 кН |
Масса, не более | W | 280 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ143-400-15 А2А4Р4 УХЛ2:
ТБИ | 143 | – | 400 | – | 15 | А2 | А4 | Р4 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | |||||||||||||||
143 | – | Конструктивное исполнение, серия. | |||||||||||||||
400 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
15 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1500 В). | |||||||||||||||
А2 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||
А4 | – | Группа по времени выключения tq:
|
|||||||||||||||
Р4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Полярность (цоколевка), размеры тиристора ТБИ143-400:

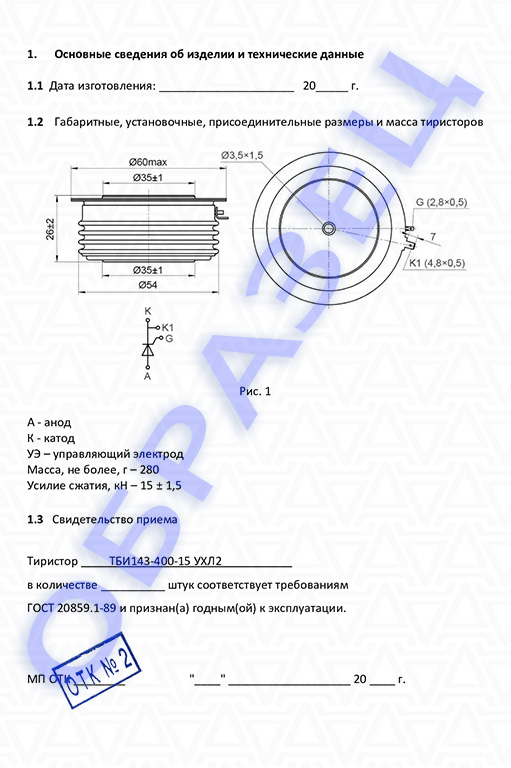

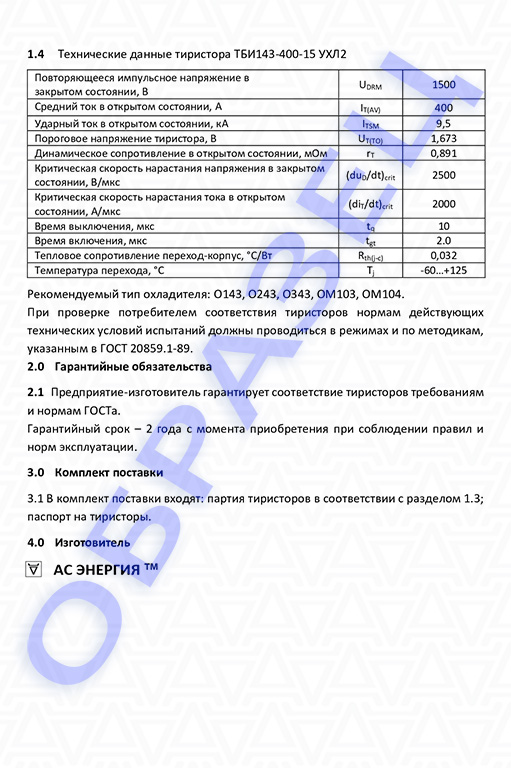

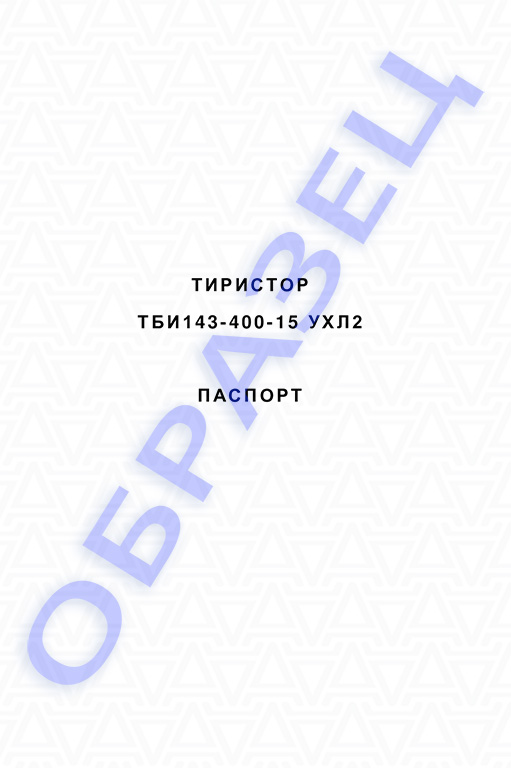

Паспорт тиристор ТБИ143-400:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБИ143-400:
Скачать PDF на тиристоры ТБИ143-400
Предельные прямые вольт-амперные характеристики при температуре перехода Тj = 25°С (1) и Тj = Тjm (2):
Рекомендуемые охладители для быстродействующих импульсных тиристоров ТБИ143:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
