Тиристор быстродействующий ТБ453-1000
Тиристоры быстродействующие ТБ453-1000 (TF 453-1000) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 1000 ампер частотой до 10кГц в цепях с напряжением 1400В - 2200В (14-22кл).
Тип корпуса тиристоров ТБ453-1000 – T.D2 (РТ53): диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26±2 мм, масса, не более – 550 г.
Часто запрашиваемые номиналы тиристоров: ТБ453-1000-14, ТБ453-1000-16, ТБ453-1000-18, ТБ453-1000-20, ТБ453-1000-22, TF 453-1000-14, TF 453-1000-16, TF 453-1000-18, TF 453-1000-20, TF 453-1000-22.
Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия Fm – 26±2кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ453-1000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ453-1000:
Характеристики тиристоров | ТБ453-1000 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1400-2200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 909 А (85°C) 1000 А (79ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1570 А |
Ударный ток в открытом состоянии | ITSM | 22 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.35/3140 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.397 В |
Динамическое сопротивление в открытом состоянии | rT | 0.313 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 150 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 2000 А/мкс |
Время выключения | tq | 20-40 мкс |
Время включения | tgt | 2.0-4.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.0210 ºC/Вт |
Усилие сжатия | Fm | 26±2 кН |
Масса, не более | W | 550 г |
Рекомендуемые охладители | О153, О253 | |
Информационный лист |

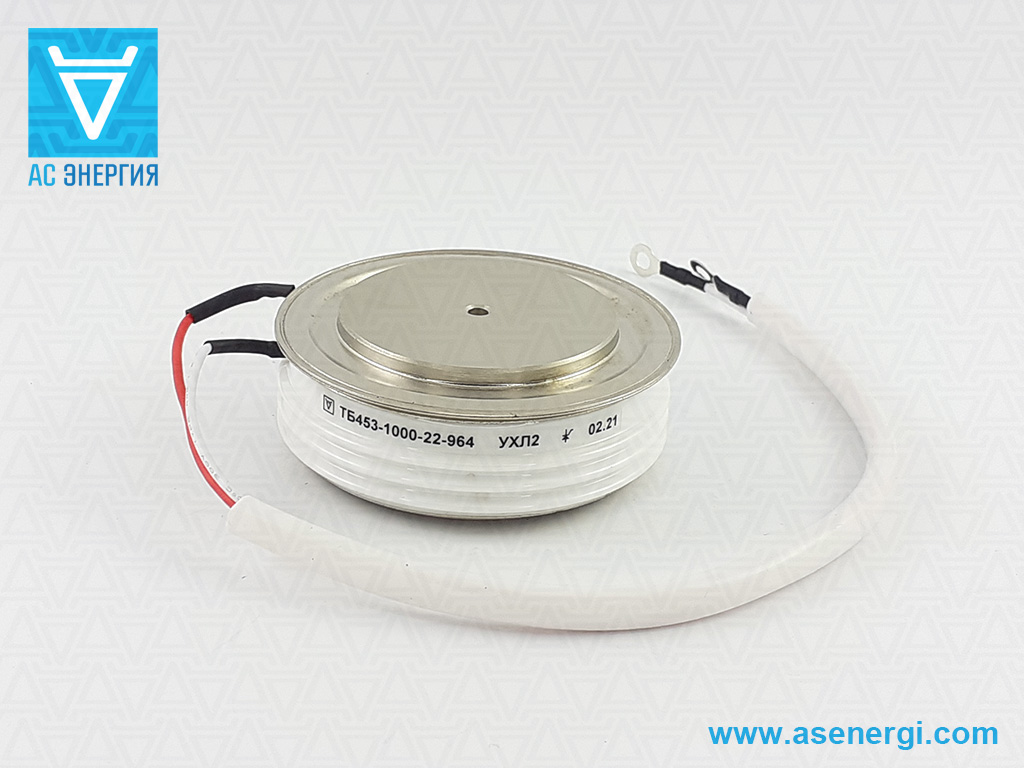

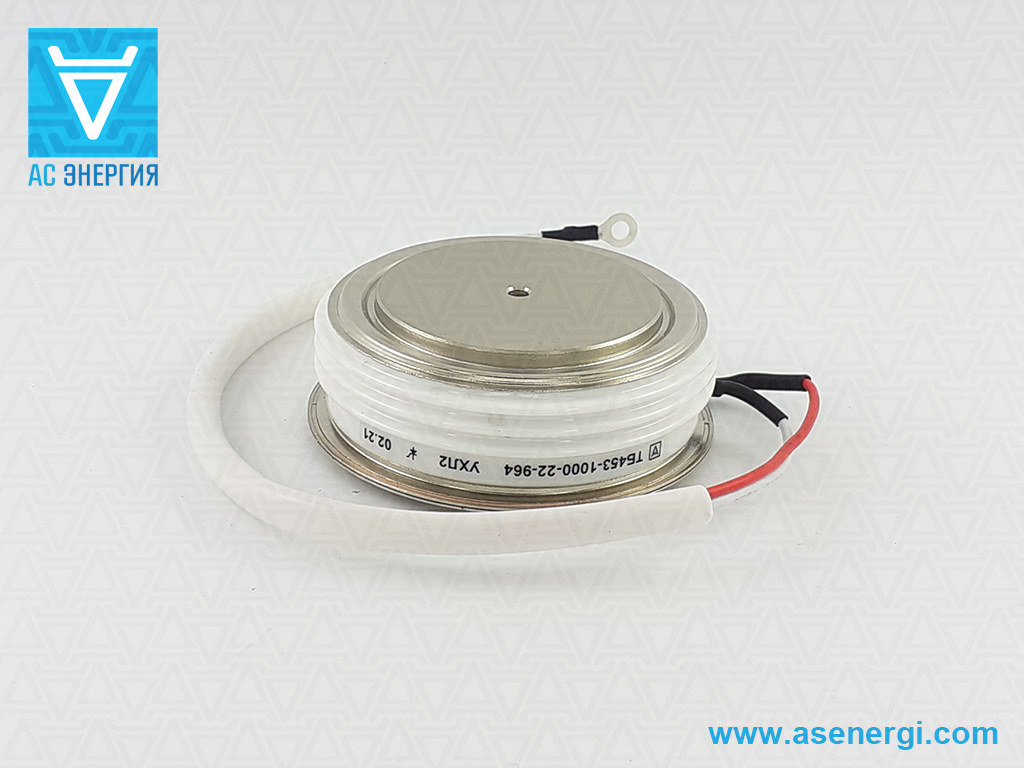

Расшифровка маркировки тиристоров ТБ453-1000-22-964 УХЛ2:
ТБ | 453 | – | 1000 | – | 22 | 9 | 6 | 4 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | ||||||||||||||||||||||||
453 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
1000 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
22 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2200 В). | ||||||||||||||||||||||||
9 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
6 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
4 | – | Группа по времени включения tgt:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.

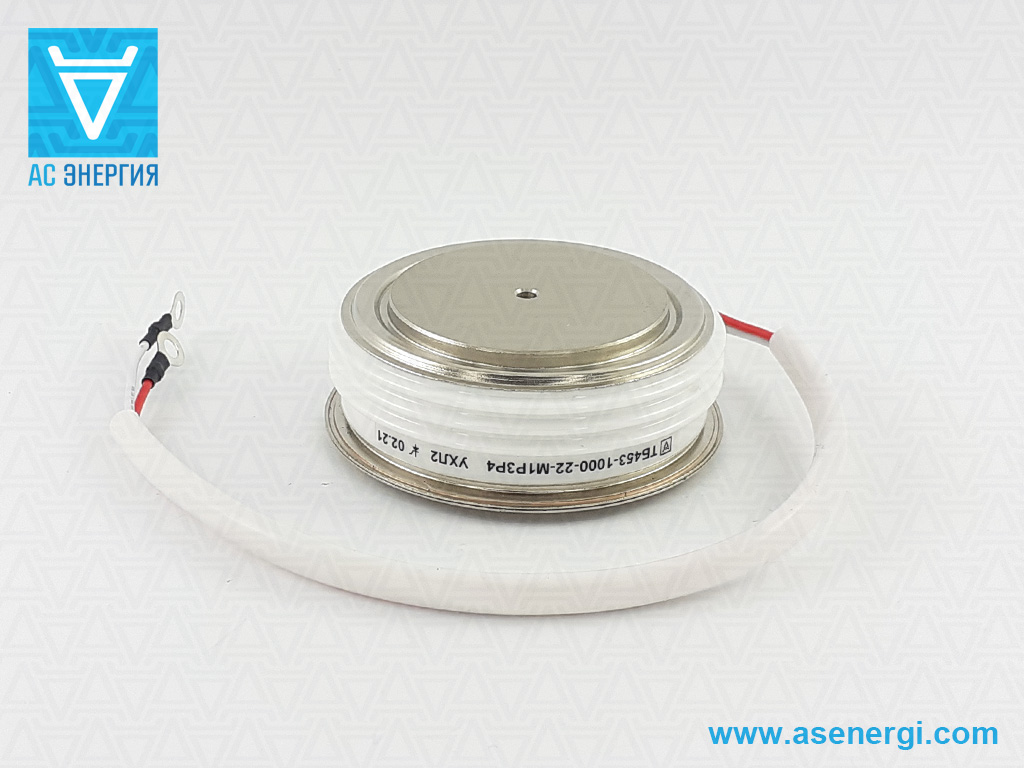

Пример для заказа тиристоров: ТБ453-1000-22-964-УХЛ2, ТБ453-1000-22-М1Р3Р4-УХЛ2.
Полярность (цоколевка), размеры тиристора ТБ453-1000:
Документация (даташит) на тиристоры ТБ453-1000:
Скачать PDF на тиристоры ТБ453-1000
Паспорт тиристор ТБ453-1000:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Рекомендуемые охладители для таблеточных тиристоров ТБ453:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
