Тиристор быстродействующий ТБ333-250

Напряжение UDRM/URRM 1400-2400 В
Средний прямой ток IT(AV) (TС, ºC) 250А (85°C)
358А (55°C)
Класс по напряжению URRM / 100 14 - 24
Цена $13,70
+
Добавить
Масса 100 г
Корпус PT31

Тиристоры быстродействующие ТБ333-250 - таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 250 ампер частотой до 20кГц в цепях с напряжением 1400В - 2400В.

Полярность тиристора определяется по значку на корпусе. Тип корпуса тиристора - PT31. «PT» означает «pill thyristor» - таблеточный тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже. Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Читать далее

Окончательная цена на тиристоры ТБ333-250 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

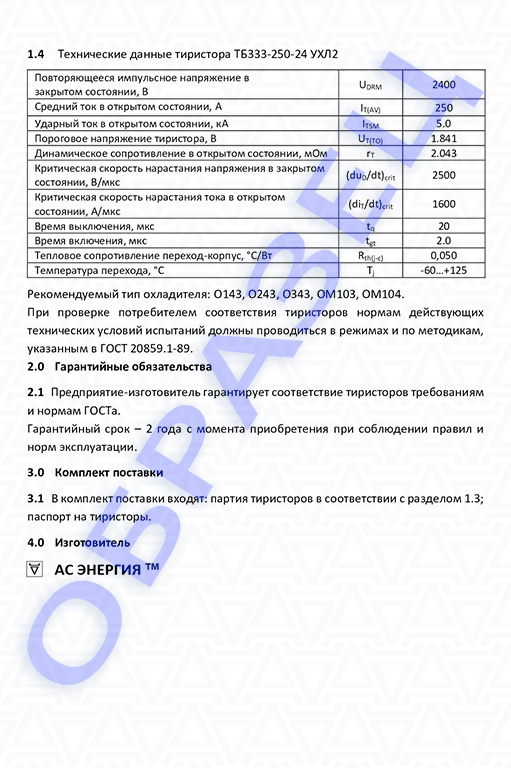

Подробные характеристики тиристоров быстродействующих ТБ333-250:

Тиристор ТБ333-250
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 1400-2400 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 250А (85°C)
358А (55°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 393 А
Ударный ток в открытом состоянии ITSM 5.4 кА
Максимально допустимая температура перехода Tjmax 125 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 3.0/785 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.50 В
Динамическое сопротивление в открытом состоянии rT 2.750 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 50 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 1000 В/мкс
Отпирающий постоянный ток управления IGT 200 мА
Отпирающее постоянное напряжение управления UGT 2.0 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 1600 А/мкс
Время выключения tq 20 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 146 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.0500 ºC/Вт
Рекомендуемые охладители О143, О243, ОМ103, ОМ104

Маркировка тиристоров ТБ333-250:

ТБ 333 250 24   А2   К3   УХЛ2
ТБ Тиристор быстродействующий.
333 Конструктивное исполнение, серия.
250 Средний ток в открытом состоянии IT(AV).
24 Класс по напряжению URRM / 100   (Номинальное напряжение - 2400 В).
А2 Группа по критической скорости нарастания напряжения в закрытом состоянии (dUD/dt)crit:
Буквенно-цифровая маркировка К2 Е2 А2
Цифровая маркировка 5 6 7
Значение, В/мкс 320 500 1000
К3 Группа по времени выключения tq:
Буквенно-цифровая маркировка Н3 К3 М3 Р3
Цифровая маркировка 3 4 5 6
Значение, мкс 40 32 25 20
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения.

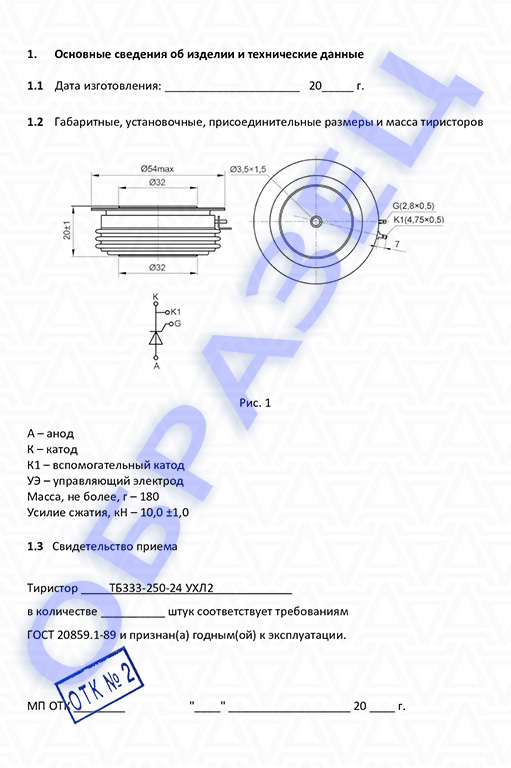

Полярность (цоколевка), размеры тиристора ТБ333-250:

Тиристор ТБ333-250 Корпус PT31

Рекомендуемые охладители для тиристоров ТБ333-250:

  • Тиристор ТБ333-250 и охладитель О143
    Условное обозначение охладителя О143

    ТБ333-250 + О143

  • Тиристор ТБ333-250 и охладитель О243
    Условное обозначение охладителя О243

    О243

  • Тиристор ТБ333-250 и охладитель ОМ103
    Условное обозначение охладителя ОМ103

    ОМ103

  • Тиристор ТБ333-250 и охладитель ОМ104
    Условное обозначение охладителя ОМ104

    ОМ104

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".


Пример для заказа быстродействующих тиристоров ТБ333-250: ТБ333-250-24, ТБ333-250-23, ТБ333-250-22, ТБ333-250-21, ТБ333-250-20.

Alexey 30.09.2019 в 16:10
3
Какое сопротивление должно быть между катодом и анодом у т123-320? заранее благодарен
Максим 01.10.2019 в 12:32
3
Такого понятия, что у тиристора должна быть какая-то конкретная величина сопротивления или минимальное сопротивление, не существует. Сопротивление перехода катод-анод в закрытом состоянии у каждого тиристора своё, разное. Также, в том числе проверка разными приборами, устройствами при разном приложенном напряжении покажет разные значения сопротивления. Если вопрос касается проверки на класс, то всё равно здесь это условная проверка, и она не позволяет точно сопоставить сопротивление тиристора и класс. Так что, ответ простой – чем больше, тем лучше.
Алексей 01.10.2019 в 14:08
2
Здравствуйте. Подскажите пожалуйста возможно ли использование данного тиристора взамен КУ202Н (используется в 6 канальной цветомузыки, после замены ламп накаливанияна примерные светодиодные, не все тиристора стали работать), прошу прощение за беспокойство и заранее благодарю за ответ и помощь.
Максим 01.10.2019 в 14:27
2
Принципиально тиристор КУ202Н можно заменить на Т112-10. Средний прямой ток в открытом состоянии в обеих тиристоров - 10А. Но как он будет работать в Вашей схеме, мы сказать не можем.
константин 06.10.2019 в 21:56
2
можно ли заменить маломощный семистор ВТ-137- 600Е на мощный, без доработки схемы?
Максим 07.10.2019 в 09:53
2
Принципиально заменить на мощный тиристор можно. Но вопрос относится к сфере схемотехники и проектирования, поэтому рекомендуем обратиться к специалисту в этой области.
Валерий 07.10.2019 в 12:22
2
Есть тиристоры Т143-800-12 в корпусе РТ41?
Александр 23.10.2019 в 00:13
1
В корпусе PT41 бывают только тиристоры Т143-1000
Вадим 25.10.2019 в 08:14
1
Нужен аналог импортного тиристора КР1500-33, предлагают аналог Т253-1500-18. Подскажите подойдет и сможете такой поставить?
Максим 25.10.2019 в 14:33
0
Необходимо сравнивать основные параметры тиристоров. Мы не занимаемся подбором. Подробная техническая информация о тиристорах представлена на сайте.
жек 01.11.2019 в 00:16
0
На зарядно-пусковом-сварочном аппарате УЗПС-М-125/40-21/12-24 У 3 вышли из строя два тиристора марки т 123- 320 10- 73 ухл.
Скажите пожалуйста какие аналоги лучше поставить вместо них ? спасибо
Максим 04.11.2019 в 10:53
0
Рекомендуется устанавливать аналогичные серии Т123-320. Вы указали 10 класс, заменять можно на тиристор не ниже 10-го класса (например, Т123-320-10, Т123-320-14). 73 - это параметры скорости нарастания и группа по времени выключения. Рекомендуется заменять на тиристор с такими же показателями.
НИКОЛАЙ 05.11.2019 в 10:51
0
МОЖНО ЛИ ТС160-161 ИСПОЛЬЗОВАТЬ КАК ДИОДНЫЙ МОСТ? СПАСИБО!
Максим 06.11.2019 в 11:00
0
Это разные по своей сути и устройству полупроводниковые приборы.
