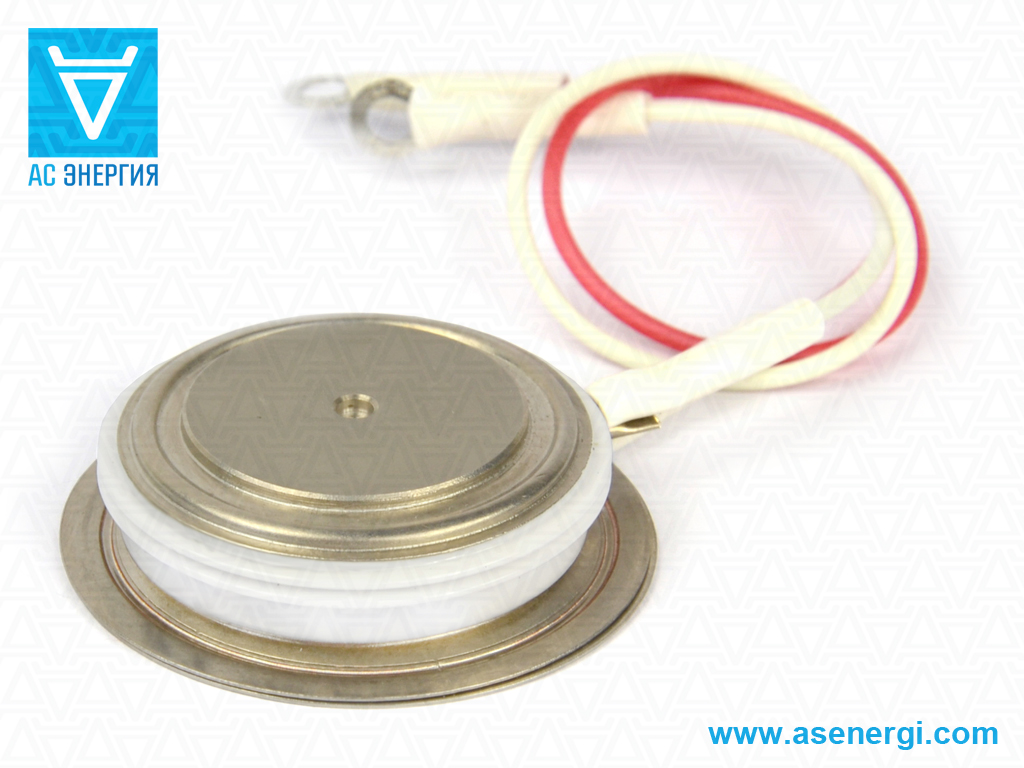

Тиристор быстродействующий ТБ133-400
Тиристоры быстродействующие ТБ133-400 (TF 133-400) – таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 400 ампер частотой до 10кГц в цепях с напряжением 1600В - 2400В (16-24кл).
Тип корпуса тиристоров ТБ133-400 – T.B2: диаметр контактной поверхности – Ø25 мм, габаритные размеры – Ø42х14±1 мм, масса, не более – 110 г.
Часто запрашиваемые номиналы тиристоров: ТБ133-400-16, ТБ133-400-18, ТБ133-400-20, ТБ133-400-22, ТБ133-400-24, TF 133-400-16, TF 133-400-18, TF 133-400-20, TF 133-400-22, TF 133-400-24.
Быстродействующие тиристоры ТБ применяются для работы в полупроводниковых преобразователях электроэнергии, в схемах питания силовых установках постоянного и переменного тока, в которых требуется малое время выключения и включения, а также высокие критические скорости нарастания напряжения в закрытом состоянии и тока в открытом состоянии.
Полярность тиристора определяется по значку на корпусе. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем при сборке необходимо соблюдать усилие зажатия Fm – 10±1кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Подробные характеристики, расшифровка обозначений маркировки, размеры, применяемые охладители указаны ниже. Гарантия работы тиристоров, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения (см. расшифровку маркировки).
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ133-400 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ133-400:
Характеристики тиристоров | ТБ133-400 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 1600-2400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 400 А (89°C) 629 А (55°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 628 А |
Ударный ток в открытом состоянии | ITSM | 6.6 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.20/1256 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.248 В |
Динамическое сопротивление в открытом состоянии | rT | 0.992 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 50 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 2.50 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1600 А/мкс |
Время выключения | tq | 50-63 мкс |
Время включения | tgt | 2.0-4.0 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.040 ºC/Вт |
Усилие сжатия | Fm | 10±1 кН |
Масса, не более | W | 110 г |
Рекомендуемые охладители | О143, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБ133-400-24-924 УХЛ2:
ТБ | 133 | – | 400 | – | 24 | 9 | 2 | 4 | УХЛ2 |
ТБ | – | Тиристор Быстродействующий. | ||||||||||||||||||||||||
133 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
400 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
24 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2400 В). | ||||||||||||||||||||||||
9 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
2 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
4 | – | Группа по времени включения tgt:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Полярность (цоколевка), размеры тиристора ТБ133-400:
Паспорт тиристор ТБ133-400:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБ133-400:
Скачать PDF на тиристоры ТБ133-400
Рекомендуемые охладители для тиристоров ТБ133-400:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
