Тиристор силовой Т253-2000

Напряжение UDRM/URRM 200-1000 В
Средний прямой ток IT(AV) (TС, ºC) 2000А (85ºC)
Класс по напряжению URRM / 100 2 - 10
Цена 1875,00 грн.
+ –
Добавить
Масса, не более 550 г
Корпус PT53

Тиристоры Т253-2000 - таблеточные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 2000 ампер частотой до 500Гц в цепях с напряжением 200В - 1000В.

Полярность тиристора определяется по значку на корпусе. Корпус тиристора: PT53. «PT» означает «pill thyristor» - таблеточный тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.

Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Читать далее

youtubeВидео: Тиристоры Т253-500, Т253-630, Т253-800, Т253-1000, Т253-1250, Т253-1390, Т253-1600, Т253-2000

При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры Т253-2000 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Подробные характеристики тиристоров Т253-2000:

Тиристоры Т253-2000
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 200-1000 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 2000 А (85°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 3140 А
Ударный ток в открытом состоянии ITSM 30.0 кА
Максимально допустимая температура перехода Tjmax 140 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 1.50/5020 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 0.84 В
Динамическое сопротивление в открытом состоянии rT 0.110 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 100 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 200-1600 В/мкс
Отпирающий постоянный ток управления IGT 200 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 200 А/мкс
Время выключения tq 160 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 6480 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.016 ºC/Вт
Рекомендуемые охладители О153, О253
Информационный лист PDF PDF

Маркировка тиристоров Т253-2000:

Т 253 – 2000 – 10   7   4   УХЛ2
Т – Тиристор низкочастотный.
253 – Конструктивное исполнение, серия.
2000 – Средний ток в открытом состоянии IT(AV).
10 – Класс по напряжению URRM / 100   (Номинальное напряжение - 1000 В).
6 – Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 К2 Е2 А2 Т1
Цифровая маркировка 4 5 6 7 8
Значение, В/мкс 200 320 500 1000 1600
3 – Группа по времени выключения tq:
Буквенно-цифровая маркировка М2 Т2
Цифровая маркировка 2 3
Значение, мкс 250 160
УХЛ2 – Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) Обозначениe групп динамических параметров

Полярность (цоколевка), размеры тиристора Т253-2000:

Тиристор Т253-2000 Корпус PT53

Паспорт тиристор Т253-2000:

При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.

  • Паспорт на тиристоры серии Т253-2000
  • Паспорт на тиристоры серии Т253-2000
  • Паспорт на тиристоры серии Т253-2000

Документация (даташит) на тиристоры Т253-2000:

PDFСкачать PDF на тиристоры Т253-2000

Рекомендуемые охладители для таблеточных тиристоров Т253-2000:

  • Охладитель О153 и тиристор Т253
    Условное обозначение охладителя О153

    Т253 + О153

  • Охладитель О253
    Условное обозначение охладителя О253

    Охладитель О253

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".

Пример для заказа тиристоров: Т253-2000-10-62 УХЛ2, Т253-2000-8-71 УХЛ2, Т253-2000-6.

youtubeВидео: Тиристоры Т253-500, Т253-630, Т253-800, Т253-1000, Т253-1250, Т253-1390, Т253-1600, Т253-2000

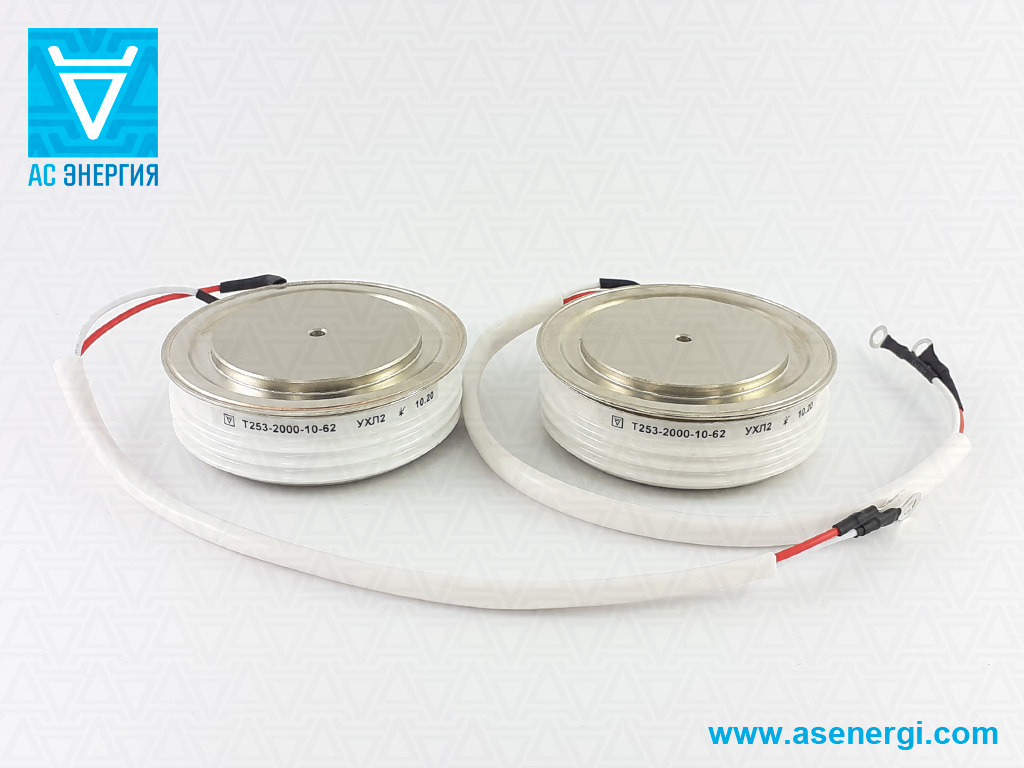

Фото силовых тиристоров Т253-2000:

  • Фото тиристоров Т253-2000

    Т253-2000

  • Фото тиристоров Т253-2000

    Т253-2000

  • Фото тиристоров Т253-2000

    Т253-2000

  • Фото тиристоров Т253-2000

    Т253-2000

Коментарі про продукцію, відгуки:

Просмотреть все 1 2 3 4 5 6 Следующая »
Alexey 30.09.2019 в 16:10
-1
Какое сопротивление должно быть между катодом и анодом у т123-320? заранее благодарен
Максим 01.10.2019 в 12:32
6
Такого понятия, что у тиристора должна быть какая-то конкретная величина сопротивления или минимальное сопротивление, не существует. Сопротивление перехода катод-анод в закрытом состоянии у каждого тиристора своё, разное. Также, в том числе проверка разными приборами, устройствами при разном приложенном напряжении покажет разные значения сопротивления. Если вопрос касается проверки на класс, то всё равно здесь это условная проверка, и она не позволяет точно сопоставить сопротивление тиристора и класс. Так что, ответ простой – чем больше, тем лучше.
bogdan12bot 16.11.2020 в 21:03
0
Здравствуйте. Подскажите, можно заменить Т122-32-6 на Т122-32-12. Зарание спасибо.
17.11.2020 в 09:24
1
Добрый день. У Вас будет значительный запас по напряжению.
Михаил 04.04.2020 в 10:29
2
Проверяется мегаомметром на 500 вольт в оба направления. Свыше 5 МОм - ставьте спокойно. До 1 МОм Пойдёт почти везде, за исключением быстродействующих цепей, до 0,5 МОм надо смотреть, на крйняк выбирать(но это мусор), менее 0,5 МОм - в помойку.
Николай Гайворонский 19.02.2022 в 16:42
-1
Все верно указал уважемый Михаил, но есть маленькое дополнение, надо также проверять сопротивление между Катодом и Управляющем Электродом, чем меньше сопротивление, тем самым симистор не пригоден в схемах плавного управления. Норма сопротивления у каждого изделия своя, но обычно для ТС160-ТС161, это 90-100 ом, чем ниже тем хуже.
Алексей 01.10.2019 в 14:08
12
Здравствуйте. Подскажите пожалуйста возможно ли использование данного тиристора взамен КУ202Н (используется в 6 канальной цветомузыки, после замены ламп накаливанияна примерные светодиодные, не все тиристора стали работать), прошу прощение за беспокойство и заранее благодарю за ответ и помощь.
Максим 01.10.2019 в 14:27
11
Принципиально тиристор КУ202Н можно заменить на Т112-10. Средний прямой ток в открытом состоянии в обеих тиристоров - 10А. Но как он будет работать в Вашей схеме, мы сказать не можем.
Айдар 08.12.2019 в 11:13
11
А на зарядник ресурс-1 можно заменить т112 10 вместо ку 202 н?
09.12.2019 в 10:31
2
По подбору продукции не консультируем. Подробная техническая информация о продукции представлена на сайте.
константин 06.10.2019 в 21:56
6
можно ли заменить маломощный семистор ВТ-137- 600Е на мощный, без доработки схемы?
Максим 07.10.2019 в 09:53
14
Принципиально заменить на мощный тиристор можно. Но вопрос относится к сфере схемотехники и проектирования, поэтому рекомендуем обратиться к специалисту в этой области.
Валерий 07.10.2019 в 12:22
8
Есть тиристоры Т143-800-12 в корпусе РТ41?
Александр 23.10.2019 в 00:13
3
В корпусе PT41 бывают только тиристоры Т143-1000
Вадим 25.10.2019 в 08:14
4
Нужен аналог импортного тиристора КР1500-33, предлагают аналог Т253-1500-18. Подскажите подойдет и сможете такой поставить?
Максим 25.10.2019 в 14:33
2
Необходимо сравнивать основные параметры тиристоров. Мы не занимаемся подбором. Подробная техническая информация о тиристорах представлена на сайте.
жек 01.11.2019 в 00:16
7
На зарядно-пусковом-сварочном аппарате УЗПС-М-125/40-21/12-24 У 3 вышли из строя два тиристора марки т 123- 320 10- 73 ухл.
Скажите пожалуйста какие аналоги лучше поставить вместо них ? спасибо
Максим 04.11.2019 в 10:53
6
Рекомендуется устанавливать аналогичные серии Т123-320. Вы указали 10 класс, заменять можно на тиристор не ниже 10-го класса (например, Т123-320-10, Т123-320-14). 73 - это параметры скорости нарастания и группа по времени выключения. Рекомендуется заменять на тиристор с такими же показателями.
НИКОЛАЙ 05.11.2019 в 10:51
15
МОЖНО ЛИ ТС160-161 ИСПОЛЬЗОВАТЬ КАК ДИОДНЫЙ МОСТ? СПАСИБО!
Максим 06.11.2019 в 11:00
4
Это разные по своей сути и устройству полупроводниковые приборы.
Максим 20.09.2021 в 10:43
1
По сути, тиристоры можно использовать в качестве диодов, а так же в качестве мостов, использовав 4 тиристора. Более того, появится возможность силовой коммутации, использовав слаботочный управляющий электрод (УЭ). Но надо иметь ввиду, что тиристоры с индексом ТС - тиристоры симметричные (симисторы), то есть открываются в обоих направлениях. Чтобы превратить их в диоды, нужно в цепь Анод-УЭ поставить слаботочные диоды, тогда симисторы будут открываться в одном направлении согласно полярности слаботочного диода. Несимметричные (обычные) тиристоры, которые уже по сути это управляемый диод, можно превратить в диод просто соединив УЭ с Анодом, но всё же лучше через резистор порядка 50-100 Ом мощностью не менее 0,5 Вт
Андрей 21.11.2019 в 11:07
5
Где можно посмотреть зависимость допустимого длительного среднего тока тиристора Т143-800 от температуры?
04.12.2019 в 16:13
2
Добрый день. Располагаем параметрами температуры при максимально допустимом среднем токе в открытом состоянии. При двустороннем охлаждении, максимально допустимый средний ток в открытом состоянии (температура корпуса) – 815 А (85ºC), 1000 А (70ºC). Если этого не достаточно можем сбросить datasheet.
