Тиристор силовой Т243-1250
Тиристоры Т243-1250 - высоковольтные таблеточные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 1250 ампер частотой до 500Гц в цепях с напряжением 800В - 1200В.
Полярность тиристора определяется по значку на корпусе. Корпус тиристора: PT41: диаметр контактной поверхности – Ø35 мм, габаритные размеры – Ø57х14 мм, масса, не более – 0,180 кг. «PT» означает «pill thyristor» - таблеточный тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.
Часто запрашиваемые номиналы тиристоров: Т243-1250-8, Т243-1250-10, Т243-1250-12.
Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие сжатия Fm – 15±1,5кН. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.
Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
Видео: Тиристоры Т243-400, Т243-500, Т243-630, Т243-800
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т243-1250 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т243-1250:
Тиристоры Т243-1250 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 800-1200 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 1250 А (85°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 1470 А |
Ударный ток в открытом состоянии | ITSM | 21 кА |
Максимально допустимая температура перехода | Tjmax | 140 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.60/3927 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 0.85 В |
Динамическое сопротивление в открытом состоянии | rT | 0.20 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 50 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-1600 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 200 А/мкс |
Время выключения | tq | 160 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.030 ºC/Вт |
Усилие сжатия | Fm | 15±1.5 кН |
Масса, не более | W | 0.180 кг |
Рекомендуемые охладители | О243, О243, О343, ОМ103, ОМ104 | |
Информационный лист |
Маркировка тиристоров Т243-1250:
Т | 243 | – | 1250 | – | 12 | 7 | 3 | УХЛ2 |
Т | – | Тиристор низкочастотный. | ||||||||||||||||||||||||
243 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
1000 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
10 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1000 В). | ||||||||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
3 | – | Группа по времени выключения tq:
* - Только для приборов на токи менее 100А |
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |

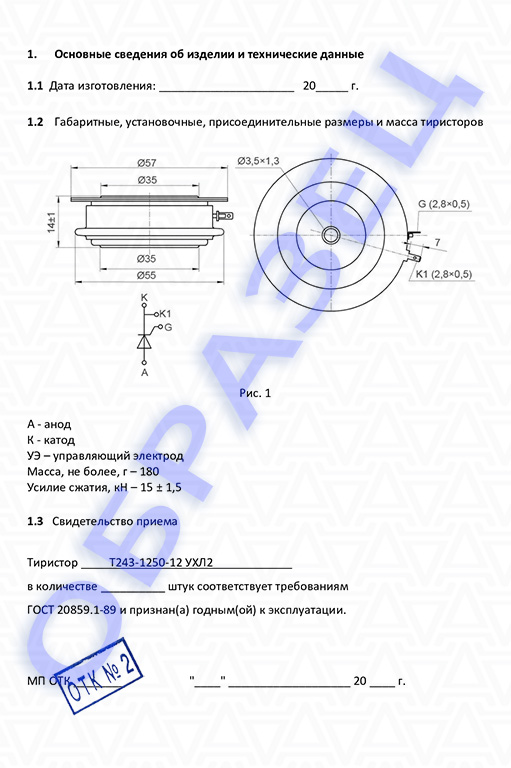

Полярность (цоколевка), размеры тиристора Т243-1250:
Паспорт тиристор Т243-1250:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т243-1250:
Скачать PDF на тиристоры Т243-1250
Рекомендуемые охладители для тиристоров Т243-1250:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".
Пример для заказа тиристоров: Т243-1250-8, Т243-1250-10, Т243-1250-12.
