Тиристор Т143-1250

Напряжение UDRM/URRM 400-800 В
Средний прямой ток IT(AV) (TС, ºC) 1518А (85ºC)
1750А (70ºC)
Класс по напряжению URRM / 100 4 - 8
Цена по запросу
+
Добавить
Масса, не более 180 г
Корпус PT41

Тиристоры Т143-1250 - таблеточные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 1750 ампер частотой до 500Гц в цепях с напряжением 400В - 800В.

Полярность тиристора определяется по значку на корпусе. Корпус тиристора: PT41. «PT» означает «pill thyristor» - таблеточный тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.

Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Читать далее

youtubeВидео: Тиристоры Т143-400, Т143-500, Т143-630, Т143-800, Т143-1000

При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры Т143-1250 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.


Подробные характеристики тиристоров Т143-1250:

Тиристоры Т143-1250
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 400-800 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 1518 А (85°C)
1750 А (70°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 2747 А
Ударный ток в открытом состоянии ITSM 21.0 кА
Максимально допустимая температура перехода Tjmax 150 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 1.70/3927 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 0.79 В
Динамическое сопротивление в открытом состоянии rT 0.170 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 70 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 200-1600 В/мкс
Отпирающий постоянный ток управления IGT 250 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 200 А/мкс
Время выключения tq 100 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 2200 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.030 ºC/Вт
Рекомендуемые охладители О143, О243, О343, ОМ103, ОМ104
Информационный лист PDF PDF

Маркировка тиристоров Т143-1250:

Т 143 1250 8   4   3   УХЛ2
Т Тиристор низкочастотный.
143 Конструктивное исполнение, серия.
1250 Средний ток в открытом состоянии IT(AV).
8 Класс по напряжению URRM / 100   (Номинальное напряжение - 800 В).
4 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 К2 Е2 А2 Т1
Цифровая маркировка 4 5 6 7 8
Значение, В/мкс 200 320 500 1000 1600
3 Группа по времени выключения tq:
Буквенно-цифровая маркировка М2 Т2 А3
Цифровая маркировка 2 3 4
Значение, мкс 250 160 100

* - Только для приборов на токи менее 100А

УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) Обозначениe групп динамических параметров

Полярность (цоколевка), размеры тиристора Т143-1250:

Тиристор Т143-1250 Корпус PT41

Паспорт тиристор Т143-1250:

При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.

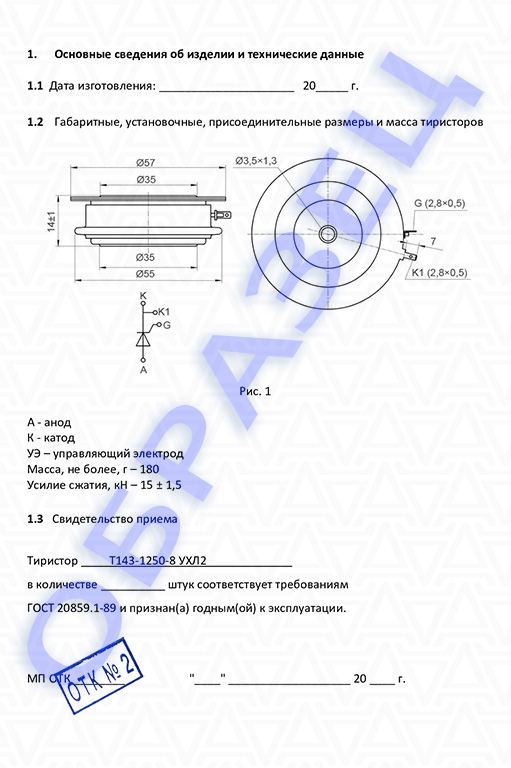

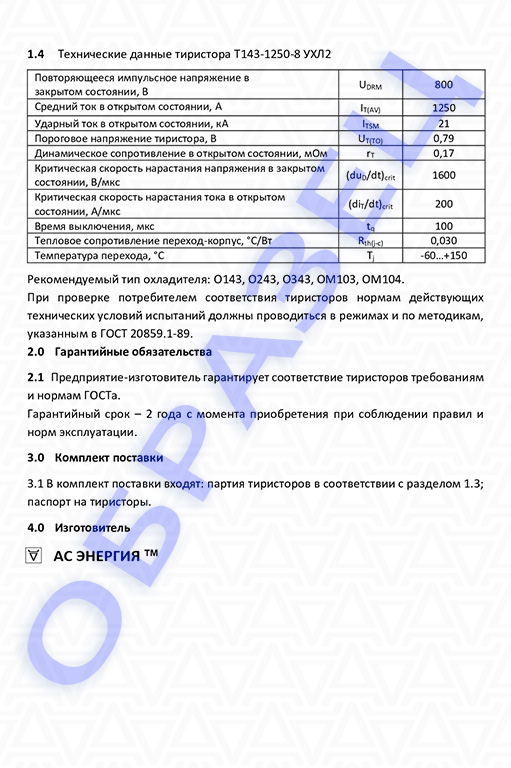

  • Паспорт на тиристоры серии Т143-1250
  • Паспорт на тиристоры серии Т143-1250
  • Паспорт на тиристоры серии Т143-1250

Документация (даташит) на тиристоры Т143-1250:

PDFСкачать PDF на тиристоры Т143-1250


Предельные прямые вольт-амперные характеристики при температуре перехода Тj = 25°С (1) и Тj = Тjm (2):

  • Вольт-амперные характеристики Т143-1250

    Т143-1250


Рекомендуемые охладители для тиристоров Т143-1250:

  • Тиристор Т143 и охладитель О143
    Условное обозначение охладителя О143

    Т143 + О143

  • Тиристор Т143 и охладитель О343
    Условное обозначение охладителя О343

    О343

  • Тиристор Т143 и охладитель ОМ103
    Условное обозначение охладителя ОМ103

    ОМ103

  • Тиристор Т143 и охладитель ОМ104
    Условное обозначение охладителя ОМ104

    Т143 + ОМ104

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".

Пример для заказа тиристоров: Т143-1250-4, Т143-1250-8, Т143-1250-6.
