Наконечник штекерний ізольований "мама" (клема тип "B" мама) FRD1,25-156

Наконечник штекерний ізольований "мама" (клема тип "B" мама) FRD1,25-156
Переріз проводу 0,5-1,5 мм2
Ширина контактної частини 4 мм
Струм, Imax 10 А
FRD1.25-156 1,32 грн.
+ –
Добавить
Колір Червоний

Наконечник штекерний ізольований (клема тип "b") FRD1.25-156 — служить для забезпечення розбірного якісного контактного з'єднання провідників перерізом 0,5-1,5 мм2, максимальною силою струму 10А з виводами різних електротехнічних приладів і пристроїв. Ширина контактної частини наконечника 4,0 мм.

Штекерні ізольовані наконечники виготовляються з луженої міді товщиною 0,4 мм, матеріал ізоляції – самозагасний полівінілхлорид, ПВХ. Колір діелектрика (ізоляції) на наконечнику – червоний.

Перевагою штекерного типу наконечників є велика площа зіткнення та можливість швидкого перепідключення контактів.

Наконечники використовують під час монтажу мідних та алюмінієвих одножильних і багатожильних проводів та кабелів. Для правильного підбору типорозміру наконечника необхідно враховувати такі критерії: контактні розміри відповідної частини, переріз жили, силу струму, ширину контакту наконечника.

Роз'єм штекерний ізольований закріплюється на жилах за допомогою опресування (обтиску) поверх ізоляційної гільзи для більш якісного з'єднання. Для цього використовується інструмент для опресування – кримпер, прес-кліщі. Наконечники FRD 1,25-156 відповідають ГОСТ 7386-80.

У цієї серії наконечників FRD1,25-156 є аналоги — наконечники зі схожими розмірами та технічними характеристиками, взаємозамінні із серіями таких виробників: IEK, КВТ, ДКС (Quadro), EKF, Weidmueller (WDML). Таблицю відповідності розмірів і серій наконечників дивіться нижче.

Технічні характеристики наконечників серії FRD із зазначенням маркування та розмірів наведені нижче.

Читать далее

Остаточна ціна на наконечники штекерні ізольовані (клеми тип «b») серії FRD1.25-156 залежить від кількості, термінів постачання, виробника, країни походження та форми оплати.

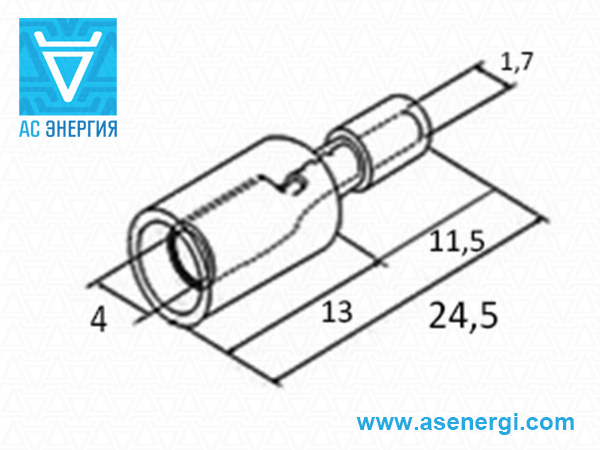

Розміри штекерного ізольованого наконечника FRD1.25-156:

Схема наконечника штекерного ізольованого FRD1.25-156 0,5-1,5 мм² Схема наконечника штекерного ізольованого FRD1.25-156 0,5-1,5 мм²
Серія Відповідна частина "тато" Підключуваний контакт Розміри, мм Товщина матеріалу
Øb Ød F H L
FRD1.25-156 MPD1.25-156 4,0х11,0 мм 4,0 1,7 13,0 11,5 24,5 0,4 мм

Технічні характеристики наконечника штекерного ізольованого FRD1.25-156:

Серія FRD1.25-156
Тип наконечник штирьковий,
клема тип "b"
Ширина контактної частини 4,0 мм
Переріз проводу за ГОСТом 0,5-1,5 мм2
A.W.G. 22-16
S.W.G. 23-18
Матеріал лужена мідь
Товщина матеріалу, S 0,40 мм
Максимальний струм, Imax 10 А
Діелектрик (ізолятор) ПВХ
Колір ізолятора червоний

Маркування наконечників FRD:

FRD 1.25 - 156
FRD – Серія наконечника.
1.25 – Середній переріз кабелю, на який розрахований наконечник.
156 – Умовне позначення діаметра контактної частини наконечника Øb:
Цифрове маркування 156 176 195
Значення, мм 4,0 4,5 5,0

Принципові відмінності марок наконечників різних виробників:

Бренд Серія Переріз, мм2 Ширина контакту Товщина матеріалу Колір Діелектрик Матеріал
АС Енергія FRD1.25-156 0,5-1,5 4,0 мм 0,4 мм червоний ПВХ лужена мідь
IEKКВТEKF РшИп 1,25-5-4 0,5-1,5 4,0 мм 0,4 мм червоний ПВХ лужена мідь
ДКС 2A69P 0,25-1,5 4,0 мм 0,4 мм червоний ПВХ лужена мідь
Weidmueller LID 1,5F4 RF 0,5-1,5 4,0 мм 0,4 мм червоний ПВХ лужена мідь

Рекомендації щодо вибору та обтиску наконечників проводів:

    Опресування клеми на проводі обтискними кліщами
  1. Опресування необхідно проводити тільки на багатожильних проводах. Розмір наконечника повинен відповідати поперечному перерізу проводу.
  2. Перед виконанням обтиску клеми на проводі необхідно провести попередню підготовку. Насамперед потрібно зачистити ізоляцію під розмір наконечника, що монтується.
  3. Щоб окремі жили проводу не загиналися під час монтажу, рекомендується злегка скрутити оголену частину проводу.
  4. Зачищений кінець проводу не повинен виступати більш ніж на 1 мм за край ізоляції наконечника і не повинен виходити в контактну зону клеми.
  5. Опресування проводу необхідно здійснювати обтискними кліщами у матриці, що відповідає розміру наконечника.
  6. Після обтиску необхідно перевірити надійність кріплення роз'єму на проводі та цілісність ізоляції.

Коментарі про продукцію, відгуки:

Максим 06.09.2021 в 16:10
2
Как по маркировке понять луженая клемма или нет?
Максим 08.09.2021 в 09:48
-4
В маркировке клемм эта характеристика не указывается, лучше уточнять при заказе.
Василий 22.09.2021 в 20:35
1
На странице "Наконечники плоские неизолированные "мама" НП-М серии DJ622" на чертеже наконечника (перед таблицей) разменяйте между собой буквы H и B
Максим 08.12.2021 в 12:05
3
Спасибо большое, исправили!
Игорь 06.10.2021 в 15:58
0
Добрый день. Толщина материала для наконечника FDFNY5.5-250 (мама) указана 0.8мм. Это реально так или очепятка? Имею ввиду толщину металла, из которого сделан сам наконечник-мама, а не толщину пластины ответного разъема.
