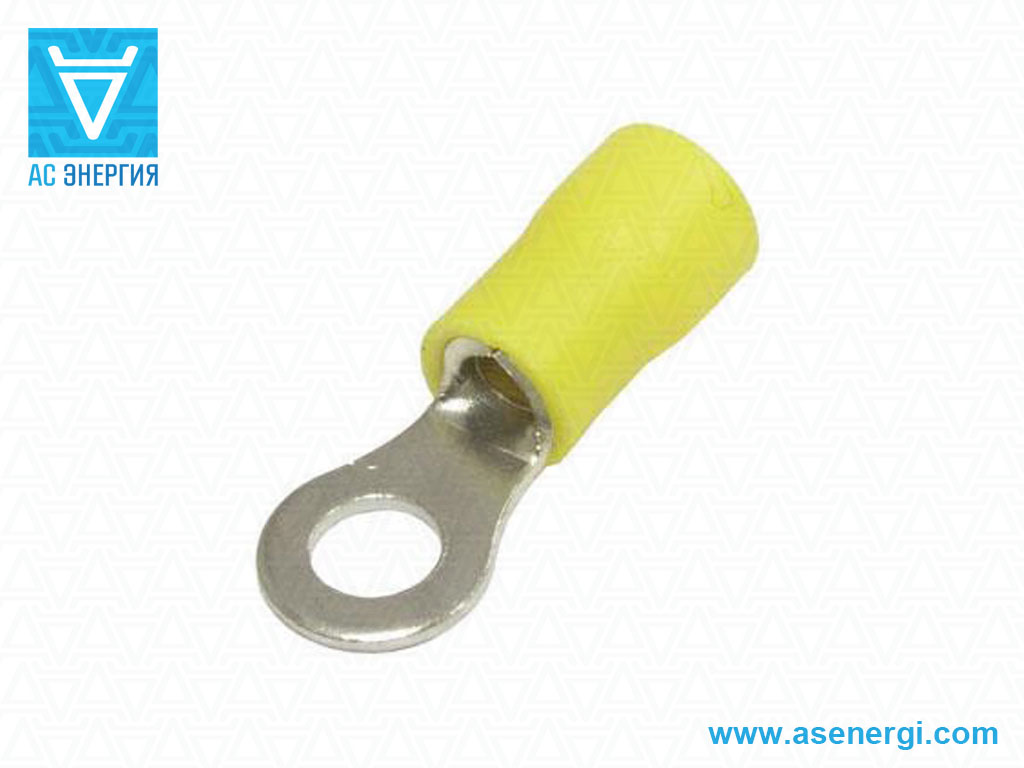

Наконечник кольцевой изолированный НКИ серии RV 5,5 мм2 - Ø5 мм

Сечение провода 4-6 мм2
Размер по винт, болт М5 (Ød2 = 5,3 мм)
Ток, Imax 48 А
RV5.5-5 yellow 1,93 грн.
+
Добавить
Цвет Желтый

Наконечник кольцевой изолированный (клемма тип "О") RV5.5-5 (RV5.5-5.3) — служит для обеспечения разборного качественного контактного соединения проводников сечением 4-6 мм2, максимальной силой тока 48A, напряжением до 600 В с выводами различных электротехнических приборов и устройств. Внутренний диаметр кольца под винт или болт 5,3 мм (M5).

Кольцевые изолированные наконечники изготавливаются из луженой меди толщиной 1,0 мм, материал изоляции – самозатухающий поливинилхлорид, ПВХ. Цвет диэлектрика (изоляции) на наконечнике – желтый.

Наконечники используют при монтаже медных и алюминиевых одно и многожильных проводов и кабелей. Для правильного подбора типоразмера наконечника необходимо учитывать следующие критерии: сечение жилы, силу тока, размер под винт или болт.

Закрепляются на жилах посредством опрессовки (обжима) поверх изоляционной гильзы для более качественного соединения. Для этого используется опрессовочный инструмент – кримпер, пресс-клещи. Наконечники RV 5.5-5 соответствуют ГОСТ 7386-80.

У данной серии наконечников RV5,5-5 имеются аналоги — наконечники со схожими размерами и техническими характеристиками, взаимозаменяемые с сериями таких производителей: IEK, КВТ, ДКС (Quadro), EKF, Weidmueller (WDML), Phoenix contact. Таблицу соответствий размеров и серий наконечников смотрите ниже.

Технические характеристики наконечников серии RV5.5-5 с указанием маркировки и размерами приведены ниже.

Читать далее

Окончательная цена на наконечники RV5.5-5 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.


Размеры кольцевого изолированного наконечника RV5.5-5:

Схема наконечника кольцевого изолированного RV5,5-5 4-6 мм² Ø 5 мм Схема наконечника кольцевого изолированного RV5,5-5 4-6 мм² Ø 5 мм
Серия Размеры, мм
Сечение, мм2 Ød2 B L F H ØD Толщина, S
RV5.5-5 4-6 5,3 9,5 25,5 8,3 12,5 6,7 1,0

Технические характеристики наконечника кольцевого изолированного RV5.5-5:

Серия RV5.5-5
Тип наконечник кольцевой,
клемма тип "О"
Диаметр под винт или болт М5 (Ød2 = 5,3мм)
Сечение провода по ГОСТу 4-6 мм2
A.W.G. 12-10
S.W.G. 14-12
Материал медь луженая
Толщина материала, S 1,0 мм
Максимальный ток 48 А
Диэлектрик (изолятор) ПВХ
Цвет изолятора желтый

Расшифровка маркировки наконечников RV:

RV 5.5 - 5
RV Серия наконечника.
5.5 Среднее сечение кабеля, на которое рассчитан наконечник.
5 Диаметр отверстия Ød2 под винт или болт, мм.

Принципиальные отличия марок наконечников разных производителей:

Бренд Cерия Cечение, мм2 Диаметр под винт, болт Толщина материала Цвет Диэлектрик Материал
АС Енергия RV5,5-5 4,0-6,0 M5 1 мм желтый ПВХ луженая медь
IEKКВТEKF НКИ5.5-5 4,0-6,0 M5 1 мм желтый ПВХ, нейлон луженая медь
ДКС 2C5P 2,5-6,0 M5 1 мм желтый ПВХ луженая медь
Weidmueller LIR 6.0M5 V 4,0-6,0 M5 1 мм желтый ПВХ луженая медь
Phоenix contact C-RCI 6/M5 4,0-6,0 M5 1 мм желтый PA оцинкованая медь

Наименование и соответствие размеров взаимозаменяемых серий наконечников:

Бренд Серия Размеры, мм
Сечение, мм2 Ød2 B L F H ØD Толщина, S
АС Енергия RV5.5-5 4,0-6,0 5,3 9,5 25,5 8,3 12,5 6,7 1
IEKКВТEKF НКИ6-5 4,0-6,0 5,3 9,5 26,6 8,85 13,0 - 1
ДКС 2C5P 2,5-6,0 5,2 9,9 27 - - - -
Weidmueller LIR 6M5 V 4,0-6,0 5,3 9,5 27,15 8,25 14,15 6,4 1
Phоenix contact C-RCI 6/M5 4,0-6,0 5,3 9,5 26,7 8 14 6,6 1

Рекомендации по выбору и обжиму наконечников проводов:

    Опрессовка клеммы на проводе обжимными клещами
  1. Опрессовку необходимо проводить только на многожильных проводах. Размер наконечника должен соответствовать поперечному сечению провода.
  2. Перед выполнением обжима клеммы на проводе, необходимо провести предварительную подготовку. Прежде всего, нужно зачистить изоляцию под размер монтируемого наконечника.
  3. Чтобы отдельные жилы провода не загибались при монтаже, рекомендуется слегка скрутить оголенную часть провода.
  4. Зачищенный конец провода не должен выступать более чем на 1 мм за край изоляции наконечника и не должен выходить в контактную зону клеммы.
  5. Опрессовку провода необходимо осуществлять обжимными клещами в матрице соответствующей размеру наконечника.
  6. После обжима, необходимо проверить надежность крепления разъема на проводе и целостность изоляции.

Другие наконечники серии SV:

Наконечник кольцевой изолированный RV1.25-3.2
RV1.25-3.2
Наконечник кольцевой изолированный RVL1.25-5
RVL1.25-5
Наконечник кольцевой изолированный RVS2-4
RVS2-4
Наконечник кольцевой изолированный RV3.5-4
RV3.5-4
Наконечник кольцевой изолированный RVS5.5-4
RVS5.5-4
Наконечник кольцевой изолированный RV5.5-6
RV5.5-6
Максим 06.09.2021 в 16:10
1
Как по маркировке понять луженая клемма или нет?
Максим 08.09.2021 в 09:48
-4
В маркировке клемм эта характеристика не указывается, лучше уточнять при заказе.
Василий 22.09.2021 в 20:35
1
На странице "Наконечники плоские неизолированные "мама" НП-М серии DJ622" на чертеже наконечника (перед таблицей) разменяйте между собой буквы H и B
Максим 08.12.2021 в 12:05
2
Спасибо большое, исправили!
Игорь 06.10.2021 в 15:58
0
Добрый день. Толщина материала для наконечника FDFNY5.5-250 (мама) указана 0.8мм. Это реально так или очепятка? Имею ввиду толщину металла, из которого сделан сам наконечник-мама, а не толщину пластины ответного разъема.
