Резисторы керамические проволочные цементные 5W в керамическом корпусе, ещё их называют как мощные резисторы SQP, RX27-1 5W, PRW, CR-L, CR (Cement resistor) – постоянные мощные резисторы, номинальное сопротивление 0,1 Ом – 910 кОм, рассеиваемая мощность – 5Вт. Предельное рабочее напряжение составляет 750В. Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

Конструкция резистора керамического

Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al2O3), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулированное кремнезёмом (диоксид кремния SiO2).

Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.

Выводы керамических резисторов – гибкие осевые аксиальные проволочного типа, диаметром - Ø0,75 мм. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.

Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.

Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5%. Ряд промежуточных значений номинальных сопротивлений – Е24 PDFE24 - ряд постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов (24 значения в десятичном интервале от 1 до 10).Ряд номиналов резисторов Е24. Рабочая повышенная температура среды не превышает +155°С, пониженная – до -55°С, предельная температура перегрева – до +275°С. Сопротивление изоляции составляет не менее 1000 МОм. Наработка при средней номинальной температуре и номинальной нагрузке составляет не менее 1000 ч.

При подборе необходимого номинала, расчет рекомендуется проводить, используя гибкий калькулятор резисторов, с помощью которого можно определить общее сопротивление параллельно или последовательно подключенных резисторов, а также сопротивление резисторов в цепи.

В сравнительной таблице представлены особенности конструкции и характеристики мощных резисторов SQP, С5-35В, С5-36В, ПЭВ, ПЭВР, AHR.

Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).

Более подробные характеристики представленных мощных керамических цементных резисторов, а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.

Гарантийный срок работы поставляемых нашей компанией мощных цементных резисторов составляет 2 года, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки, производителя (бренда), страны происхождения и формы оплаты.

Характеристики керамических цементных резисторов 5W:

Резистор керамический 5W Рассеиваемая мощность 5 Вт
Диапазон сопротивлений 0,1 Ом – 910 кОм
Допустимое отклонение сопротивления ± 5%
Ряд промежуточных сопротивлений Е24
Максимальное рабочее напряжение 750 В
Диэлектрическая прочность 1500 В
Диапазон рабочей температуры -55°С – +155°С
Максимальная температура корпуса +275°С
Сопротивление изоляции, не менее 10 000 МОм
Размеры L×B×H 22×10×9 мм
Масса 5 г

Ряд номинальных сопротивлений керамических цементных резисторов 5W:

Номинал Сопротивление Цена Номинал Сопротивление Цена
5WR1J 0,1 Ом 2,98 грн.
+
Добавить
5W330RJ 330 Ом 5,23 грн.
+
Добавить
5WR11J 0,11 Ом 4,06 грн.
+
Добавить
5W360RJ 360 Ом 3,58 грн.
+
Добавить
5WR12J 0,12 Ом 4,84 грн.
+
Добавить
5W390RJ 390 Ом 3,58 грн.
+
Добавить
5WR13J 0,13 Ом 4,84 грн.
+
Добавить
5W430RJ 430 Ом 4,84 грн.
+
Добавить
5WR15J 0,15 Ом 3,58 грн.
+
Добавить
5W470RJ 470 Ом 4,79 грн.
+
Добавить
5WR16J 0,16 Ом 4,84 грн.
+
Добавить
5W510RJ 510 Ом 3,58 грн.
+
Добавить
5WR18J 0,18 Ом 3,58 грн.
+
Добавить
5W560RJ 560 Ом 4,84 грн.
+
Добавить
5WR2J 0,2 Ом 4,84 грн.
+
Добавить
5W620RJ 620 Ом 4,84 грн.
+
Добавить
5WR22J 0,22 Ом 3,58 грн.
+
Добавить
5W680RJ 680 Ом 4,84 грн.
+
Добавить
5WR24J 0,24 Ом 4,84 грн.
+
Добавить
5W750RJ 750 Ом 3,58 грн.
+
Добавить
5WR27J 0,27 Ом 3,58 грн.
+
Добавить
5W820RJ 820 Ом 4,84 грн.
+
Добавить
5WR3J 0,3 Ом 4,84 грн.
+
Добавить
5W910RJ 910 Ом 4,84 грн.
+
Добавить
5WR33J 0,33 Ом 3,58 грн.
+
Добавить
5W1KJ 1 кОм 3,58 грн.
+
Добавить
5WR36J 0,36 Ом 3,58 грн.
+
Добавить
5W1K1J 1,1 кОм 4,84 грн.
+
Добавить
5WR39J 0,39 Ом 3,58 грн.
+
Добавить
5W1K2J 1,2 кОм 4,84 грн.
+
Добавить
5WR43J 0,43 Ом 3,58 грн.
+
Добавить
5W1K3J 1,3 кОм 4,84 грн.
+
Добавить
5WR47J 0,47 Ом 3,58 грн.
+
Добавить
5W1K5J 1,5 кОм 3,58 грн.
+
Добавить
5WR51J 0,51 Ом 3,58 грн.
+
Добавить
5W1K6J 1,6 кОм 4,84 грн.
+
Добавить
5WR56J 0,56 Ом 3,58 грн.
+
Добавить
5W1K8J 1,8 кОм 4,84 грн.
+
Добавить
5WR62J 0,62 Ом 3,58 грн.
+
Добавить
5W2KJ 2,0 кОм 3,58 грн.
+
Добавить
5WR68J 0,68 Ом 3,58 грн.
+
Добавить
5W2K2J 2,2 кОм 1,92 грн.
+
Добавить
5WR75J 0,75 Ом 4,84 грн.
+
Добавить
5W2K4J 2,4 кОм 3,58 грн.
+
Добавить
5WR82J 0,82 Ом 4,84 грн.
+
Добавить
5W2K7J 2,7 кОм 1,91 грн.
+
Добавить
5WR91J 0,91 Ом 4,84 грн.
+
Добавить
5W3KJ 3,0 кОм 3,58 грн.
+
Добавить
5W1RJ 1 Ом 3,58 грн.
+
Добавить
5W3K3J 3,3 кОм 3,58 грн.
+
Добавить
5W1R1J 1,1 Ом 4,84 грн.
+
Добавить
5W3K6J 3,6 кОм 4,84 грн.
+
Добавить
5W1R2J 1,2 Ом 3,58 грн.
+
Добавить
5W3K9J 3,9 кОм 3,58 грн.
+
Добавить
5W1R3J 1,3 Ом 4,84 грн.
+
Добавить
5W4K3J 4,3 кОм 4,84 грн.
+
Добавить
5W1R5J 1,5 Ом 3,58 грн.
+
Добавить
5W4K7J 4,7 кОм 3,58 грн.
+
Добавить
5W1R6J 1,6 Ом 4,84 грн.
+
Добавить
5W5K1J 5,1 кОм 4,84 грн.
+
Добавить
5W1R8J 1,8 Ом 3,58 грн.
+
Добавить
5W5K6J 5,6 кОм 4,84 грн.
+
Добавить
5W2RJ 2,0 Ом 2,72 грн.
+
Добавить
5W6K2J 6,2 кОм 4,84 грн.
+
Добавить
5W2R2J 2,2 Ом 3,07 грн.
+
Добавить
5W6K8J 6,8 кОм 3,58 грн.
+
Добавить
5W2R4J 2,4 Ом 3,58 грн.
+
Добавить
5W7K5J 7,5 кОм 4,84 грн.
+
Добавить
5W2R7J 2,7 Ом 3,58 грн.
+
Добавить
5W8K2J 8,2 кОм 2,72 грн.
+
Добавить
5W3RJ 3,0 Ом 3,58 грн.
+
Добавить
5W9K1J 9,1 кОм 4,84 грн.
+
Добавить
5W3R3J 3,3 Ом 3,58 грн.
+
Добавить
5W10KJ 10 кОм 3,58 грн.
+
Добавить
5W3R6J 3,6 Ом 3,58 грн.
+
Добавить
5W11KJ 11 кОм 4,84 грн.
+
Добавить
5W3R9J 3,9 Ом 3,58 грн.
+
Добавить
5W12KJ 12 кОм 2,94 грн.
+
Добавить
5W4R3J 4,3 Ом 4,56 грн.
+
Добавить
5W13KJ 13 кОм 2,58 грн.
+
Добавить
5W4R7J 4,7 Ом 3,58 грн.
+
Добавить
5W15KJ 15 кОм 3,58 грн.
+
Добавить
5W5R1J 5,1 Ом 3,58 грн.
+
Добавить
5W16KJ 16 кОм 4,84 грн.
+
Добавить
5W5R6J 5,6 Ом 3,58 грн.
+
Добавить
5W18KJ 18 кОм 8,13 грн.
+
Добавить
5W6R2J 6,2 Ом 3,58 грн.
+
Добавить
5W20KJ 20 кОм 1,92 грн.
+
Добавить
5W6R8J 6,8 Ом 3,58 грн.
+
Добавить
5W22KJ 22 кОм 1,91 грн.
+
Добавить
5W7R5J 7,5 Ом 4,84 грн.
+
Добавить
5W24KJ 24 кОм 3,58 грн.
+
Добавить
5W8R2J 8,2 Ом 3,58 грн.
+
Добавить
5W27KJ 27 кОм 5,65 грн.
+
Добавить
5W9R1J 9,1 Ом 3,58 грн.
+
Добавить
5W30KJ 30 кОм 3,58 грн.
+
Добавить
5W10RJ 10 Ом 3,58 грн.
+
Добавить
5W33KJ 33 кОм 3,58 грн.
+
Добавить
5W11RJ 11 Ом 4,84 грн.
+
Добавить
5W36KJ 36 кОм 4,84 грн.
+
Добавить
5W12RJ 12 Ом 4,56 грн.
+
Добавить
5W39KJ 39 кОм 4,84 грн.
+
Добавить
5W13RJ 13 Ом 4,84 грн.
+
Добавить
5W43KJ 43 кОм 4,84 грн.
+
Добавить
5W15RJ 15 Ом 3,58 грн.
+
Добавить
5W47KJ 47 кОм 4,84 грн.
+
Добавить
5W16RJ 16 Ом 4,84 грн.
+
Добавить
5W51KJ 51 кОм 4,84 грн.
+
Добавить
5W18RJ 18 Ом 4,06 грн.
+
Добавить
5W56KJ 56 кОм 4,84 грн.
+
Добавить
5W20RJ 20 Ом 2,77 грн.
+
Добавить
5W62KJ 62 кОм 4,84 грн.
+
Добавить
5W22RJ 22 Ом 3,58 грн.
+
Добавить
5W68KJ 68 кОм 3,58 грн.
+
Добавить
5W24RJ 24 Ом 3,58 грн.
+
Добавить
5W75KJ 75 кОм 4,84 грн.
+
Добавить
5W27RJ 27 Ом 3,58 грн.
+
Добавить
5W82KJ 82 кОм 4,84 грн.
+
Добавить
5W30RJ 30 Ом 3,58 грн.
+
Добавить
5W91KJ 91 кОм 4,84 грн.
+
Добавить
5W33RJ 33 Ом 3,58 грн.
+
Добавить
5W100KJ 100 кОм 3,58 грн.
+
Добавить
5W36RJ 36 Ом 3,58 грн.
+
Добавить
5W110KJ 110 кОм по запросу
+
Добавить
5W39RJ 39 Ом 3,58 грн.
+
Добавить
5W120KJ 120 кОм 3,58 грн.
+
Добавить
5W43RJ 43 Ом 4,84 грн.
+
Добавить
5W130KJ 130 кОм по запросу
+
Добавить
5W47RJ 47 Ом 3,58 грн.
+
Добавить
5W150KJ 150 кОм 4,84 грн.
+
Добавить
5W51RJ 51 Ом 3,58 грн.
+
Добавить
5W160KJ 160 кОм по запросу
+
Добавить
5W56RJ 56 Ом 4,84 грн.
+
Добавить
5W180KJ 180 кОм 4,84 грн.
+
Добавить
5W62RJ 62 Ом 3,58 грн.
+
Добавить
5W200KJ 200 кОм по запросу
+
Добавить
5W68RJ 68 Ом 4,84 грн.
+
Добавить
5W220KJ 220 кОм 3,06 грн.
+
Добавить
5W75RJ 75 Ом 3,58 грн.
+
Добавить
5W240KJ 240 кОм по запросу
+
Добавить
5W82RJ 82 Ом 3,58 грн.
+
Добавить
5W270KJ 270 кОм по запросу
+
Добавить
5W91RJ 91 Ом 3,58 грн.
+
Добавить
5W300KJ 300 кОм 4,84 грн.
+
Добавить
5W100RJ 100 Ом 3,58 грн.
+
Добавить
5W330KJ 330 кОм 3,06 грн.
+
Добавить
5W110RJ 110 Ом 4,26 грн.
+
Добавить
5W360KJ 360 кОм по запросу
+
Добавить
5W120RJ 120 Ом 4,83 грн.
+
Добавить
5W390KJ 390 кОм по запросу
+
Добавить
5W130RJ 130 Ом 3,58 грн.
+
Добавить
5W430KJ 430 кОм по запросу
+
Добавить
5W150RJ 150 Ом 3,58 грн.
+
Добавить
5W470KJ 470 кОм 3,06 грн.
+
Добавить
5W160RJ 160 Ом 4,84 грн.
+
Добавить
5W510KJ 510 кОм по запросу
+
Добавить
5W180RJ 180 Ом 3,58 грн.
+
Добавить
5W560KJ 560 кОм по запросу
+
Добавить
5W200RJ 200 Ом 4,26 грн.
+
Добавить
5W620KJ 620 кОм по запросу
+
Добавить
5W220RJ 220 Ом 4,84 грн.
+
Добавить
5W680KJ 680 кОм по запросу
+
Добавить
5W240RJ 240 Ом 3,58 грн.
+
Добавить
5W750KJ 750 кОм по запросу
+
Добавить
5W270RJ 270 Ом 4,86 грн.
+
Добавить
5W820KJ 820 кОм по запросу
+
Добавить
5W300RJ 300 Ом 3,58 грн.
+
Добавить
5W910KJ 910 кОм по запросу
+
Добавить

Расшифровка обозначений маркировки (сопротивлений) керамических резисторов:

5W 470R J
5W Номинальная мощность.
470R Номинальное сопротивление:
Маркировка R01 R1 1R1 10R 1К1 10К
Значение 0,01 Ом 0,1 Ом 1,1 Ом 10 Ом 1,1 кОм 10 кОм
J Допустимое отклонение сопротивления:
Маркировка F G J K M
Значение ±1% ±2% ±5% ±10% ±20%

Габаритные и установочные размеры резисторов керамических 5W:

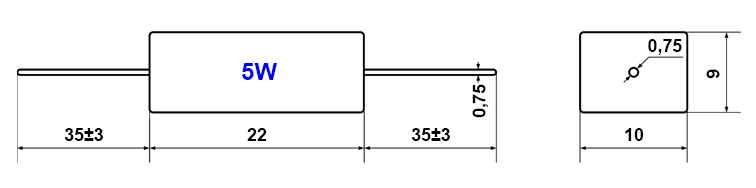

Габаритные и установочные размеры резисторов керамических 5W

Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.

Мощностные и тепловые характеристики резисторов керамических:

График График
Кривая снижения мощности Диаграмма теплового подъема

Калькулятор расчета сопротивления резисторов


Схема подключения резисторов


Габаритные и установочные размеры резисторов керамических:

Серия L, мм B, мм H, мм Схема
Резистор 5W 22 10 9 Габаритные и установочные размеры резисторов керамических
Резистор 10W 48 10 9
Резистор 15W 48 12,5 11,5
Резистор 20W 60 14,5 13,5
Резистор 25W 64 14,5 13,5
Резистор 30W 75 19 17
Резистор 40W 89 19 19

Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.


Сравнительные характеристики резисторов мощных:

Серия резистора Тип Конструкция Мощность, Вт Диапазон сопротивлений, Ом Максимальное напряжение, В Погрешность сопротивления
Резисторы С5-35В С5-35В постоянный проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы ПЭВ ПЭВ постоянный проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы С5-36В С5-36В регулируемый проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы ПЭВР ПЭВР регулируемый проволочный керамический 3 - 160Вт 1 Ом - 100 кОм ~1000В
=1400В
± 5%
± 10%
Резисторы SQP SQP постоянный проволочный керамический 5 - 25Вт 0,01 Ом - 100 кОм ~1500В
=1000В
± 5%
Резисторы AH AH постоянный проволочный керамический алюминиевый 5 - 1000Вт 0,01 Ом - 100 кОм ~2500В
=2500В
± 5%

Фото керамических цементных проволочных резисторов:

alexandr 21.07.2019 в 12:40
16
исправьте ошибку - в этой формуле напряжение должно быть в квадрате.
и грамматику тоже - ПРЕВЫШАТЬ


Напряжение, которое может быть подано на резистор, не должно привышать величины рассчитанной исходя из номинальной (или допустимой) мощности рассеяния PH и номинального сопротивления RH по формуле U = PH * RH.
Максим 22.07.2019 в 10:23
8
Здравствуйте. Мы проверили формулу - действительно, предельное напряжение на резисторе должно быть в квадрате. Опечатки исправлены. Благодарим Вас за уделенное время и внимательность!
Ion 03.01.2022 в 23:58
0
У меня есть двигатель у которого есть электрический Тормоз. Работает на 180v Постоянный ток. Там была плата которая из двух фаз делала одно. Я хочу через диодный мостик дать напряжение постоянная Ну надо подбирать резистор чтобы из 220 отдать 180. Электро тормоз 65 Вт. Помогите пожалуйста найти правильный резистор. Я пробовал Помогите пожалуйста найти правильный резистор 150 om 20w но слишком сильно нагреваица
Дмитрий 31.07.2019 в 09:43
5
Добрый день!
На работу при каком напряжении постоянного тока рассчитаны резисторы C5-35В 160Вт?
31.07.2019 в 11:02
5
Добрый день. Предельное рабочее напряжение резисторов С5-35В 160Вт при постоянном токе – 1400В. Также не стоит забывать, что в цепях с напряжением более 500В резисторы должны применяться с дополнительной изоляцией в точках крепления.
Святослав 23.09.2019 в 18:21
6
Здравствуйте! Подскажите пожалуйста до какой температуры способен разогреться резистор С5-35В мощностью 50 Вт при силе тока 20 А, при полном отсутствии вентиляции внутри закрытой коробки. И можно ли произвести теплоотвод от резистора на корпус металлической коробки с использованием специальной теплопроводной прокладки?
Максим 26.09.2019 в 12:18
6
Номинальные параметры резистора С5-35В указаны на сайте. Ваш вопрос касается эксплуатационных параметров, для его решения рекомендуем воспользоваться расчётом или обратиться к специалисту в сфере схемотехники, проектирования и применения элементов электротехники.
Кутырин Юрий 02.04.2021 в 05:30
6
Чтобы резистор работал долго (несколько лет) надо подсчитать допустимый ток через его проволоку. по формуле Iдоп=P(указанный на корпусе) / Rрезистора и взять корень квадратный из полученного результата. Например 50Вт / 2ома =25 и корень =5А. Это они называют паспортной нагрузкой (я называю энергией взрыва...). Затем надо этот ток разделить на 5, тогда резистор будет работать долго и немного греться.
В коробку его лучше не ставить. Лучше поставить несколько резисторов, чем придумывать радиатор.
*
С улыбкой Кутырин Юрий
* 02.03.2021г
Ихтиер 20.12.2019 в 10:22
5
можно-ли использовать резисторы для подключения на ТН 10кв
21.12.2019 в 15:34
2
Ваш вопрос связан с расчётом и подбором. Мы этим не занимаемся, обратитесь к специалисту в области схемотехники.
Юрий 23.12.2019 в 13:56
2
Здравствуйте, вы сами производите резисторы?
23.12.2019 в 14:37
13
Добрый день. Да, мы производим резисторы серий С5-35В (постоянные, аналог ПЭВ, ПЭ) и С5-36В (регулируемые, аналог ПЭВР).
Сергей 05.01.2020 в 12:46
3
Можно ли использовать эти (С5-35В) резисторы полностью погруженными в воду? Предполагается использовать как маломощный (100-150Вт от 220В) нагреватель для поддержания необходимой температуры в емкости с водой...
09.01.2020 в 14:55
9
Резисторы С5-35В предназначены для работы в воздушном пространстве. Для нагрева воды необходимо использовать ТЭН.
Анастасия 21.01.2020 в 13:24
3
Почему размеры d в паспорте и в таблице "Габаритные и установочные размеры резисторов С5-35В" отличаются и какой вариант верный?
21.01.2020 в 14:38
4
Рекомендуем, ориентироваться по таблице. Размеры могут отличатся в пределах погрешности в зависимости от партии.
Владимир 21.01.2020 в 14:56
3
Использовать буду в акустических пассивных фильтрах. При параллельном соединении 2-х 6.8 ом и 3.3 ома получу 2.2 ома,мощностью 10W каждого резистора.Нагрузка и нагрев резисторов будут одинаковые или лучше подобрать одного номинала? Например,что бы было 2.2 ома взять 2 шт 4.4 ома?
21.01.2020 в 15:25
2
К сожалению, мы не занимаемся расчетом и подбором элементов.

ОтменитьОставить комментарий, написать отзыв:

Здесь Вы можете задать уточняющий вопрос о технических особенностях продукции или оставить отзыв о компании.

Также приглашаем Вас участвовать здесь в обсуждении вопросов по электротехнике и электронике, делиться своим опытом, знаниями, высказывать своё мнение, точку зрения.

Коммерческие запросы отправляйте через корзину или на электронную почту (не сюда).


Рекомендуем посмотреть:



Теги: цементный резистор 5 Вт, керамический резистор 5Вт, SQP5W, SQP50, SQP500, CR-L5W, CRL-5W, RX27 5W, RX27-1 5W, PRW5W, резистор керамический 5w, резисторы керамические 5ватт, цементный резистор AX, фиксированный проволочный резистор, завод, изготовитель, производитель Yageo, Hitano, Thunder, Bourns, Akahane, XICON, Pak Heng ceramic resistors, resistor Type SQP Horizontal, resistor CR-RC Series, Cement Fixed Resistors, Wirewound Resistors SQP, Rectangular Axial Lead, Cement Fixed Resistors, Axial 5W Ceramic Resistor



Вибрані товари:

^
