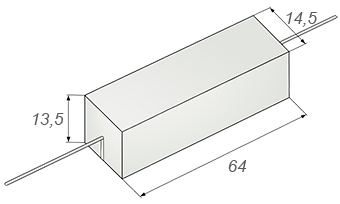

Резисторы керамические цементные 25 Вт
Резисторы керамические проволочные цементные 25W в керамическом корпусе, ещё их называют как мощные резисторы SQP, RX27-1 25W, PRW, CR-L, CR (Cement resistor) – постоянные мощные резисторы, номинальное сопротивление 0,1 Ом – 100 кОм, рассеиваемая мощность – 25Вт. Предельное рабочее напряжение составляет 1000В. Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.
Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al2O3), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулированное кремнезёмом (диоксид кремния SiO2).
Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.
Выводы керамических резисторов – гибкие осевые аксиальные проволочного типа, диаметром - Ø0,75 мм. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.
Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.
Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5%. Ряд промежуточных значений номинальных сопротивлений – Е24 E24 - ряд постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов (24 значения в десятичном интервале от 1 до 10).. Рабочая повышенная температура среды не превышает +155°С, пониженная – до -55°С, предельная температура перегрева – до +275°С. Сопротивление изоляции составляет не менее 1000 МОм. Наработка при средней номинальной температуре и номинальной нагрузке составляет не менее 1000 ч.
При подборе необходимого номинала, расчет рекомендуется проводить, используя гибкий калькулятор резисторов, с помощью которого можно определить общее сопротивление параллельно или последовательно подключенных резисторов, а также сопротивление резисторов в цепи.
В сравнительной таблице представлены особенности конструкции и характеристики мощных резисторов SQP, С5-35В, С5-36В, ПЭВ, ПЭВР, AHR.
Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).
Более подробные характеристики представленных мощных керамических цементных резисторов, а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.
Гарантийный срок работы поставляемых нашей компанией мощных цементных резисторов составляет 2 года, что подкрепляется соответствующими документами по качеству.
Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки, производителя (бренда), страны происхождения и формы оплаты.
Характеристики керамических цементных резисторов 25W:
Ряд номинальных сопротивлений керамических цементных резисторов 25W:
Номинал | Сопротивление | Цена | Номинал | Сопротивление | Цена |
25WR1J | 0,1 Ом | по запросу | 25W110RJ | 110 Ом | по запросу |
25WR11J | 0,11 Ом | по запросу | 25W120RJ | 120 Ом | по запросу |
25WR12J | 0,12 Ом | по запросу | 25W130RJ | 130 Ом | по запросу |
25WR13J | 0,13 Ом | по запросу | 25W150RJ | 150 Ом | по запросу |
25WR15J | 0,15 Ом | по запросу | 25W160RJ | 160 Ом | по запросу |
25WR16J | 0,16 Ом | по запросу | 25W180RJ | 180 Ом | 15,39 грн. |
25WR18J | 0,18 Ом | по запросу | 25W200RJ | 200 Ом | по запросу |
25WR2J | 0,2 Ом | по запросу | 25W220RJ | 220 Ом | по запросу |
25WR22J | 0,22 Ом | по запросу | 25W240RJ | 240 Ом | по запросу |
25WR24J | 0,24 Ом | по запросу | 25W270RJ | 270 Ом | 16,52 грн. |
25WR27J | 0,27 Ом | по запросу | 25W300RJ | 300 Ом | по запросу |
25WR3J | 0,3 Ом | по запросу | 25W330RJ | 330 Ом | по запросу |
25WR33J | 0,33 Ом | по запросу | 25W360RJ | 360 Ом | по запросу |
25WR36J | 0,36 Ом | по запросу | 25W390RJ | 390 Ом | по запросу |
25WR39J | 0,39 Ом | по запросу | 25W430RJ | 430 Ом | по запросу |
25WR43J | 0,43 Ом | по запросу | 25W470RJ | 470 Ом | по запросу |
25WR47J | 0,47 Ом | по запросу | 25W510RJ | 510 Ом | 11,44 грн. |
25WR51J | 0,51 Ом | 21,28 грн. | 25W560RJ | 560 Ом | 11,78 грн. |
25WR56J | 0,56 Ом | по запросу | 25W620RJ | 620 Ом | по запросу |
25WR62J | 0,62 Ом | по запросу | 25W680RJ | 680 Ом | по запросу |
25WR68J | 0,68 Ом | по запросу | 25W750RJ | 750 Ом | по запросу |
25WR75J | 0,75 Ом | по запросу | 25W820RJ | 820 Ом | по запросу |
25WR82J | 0,82 Ом | по запросу | 25W910RJ | 910 Ом | по запросу |
25WR91J | 0,91 Ом | по запросу | 25W1KJ | 1 кОм | по запросу |
25W1RJ | 1 Ом | по запросу | 25W1K1J | 1,1 кОм | по запросу |
25W1R1J | 1,1 Ом | по запросу | 25W1K2J | 1,2 кОм | по запросу |
25W1R2J | 1,2 Ом | по запросу | 25W1K3J | 1,3 кОм | по запросу |
25W1R3J | 1,3 Ом | по запросу | 25W1K5J | 1,5 кОм | по запросу |
25W1R5J | 1,5 Ом | по запросу | 25W1K6J | 1,6 кОм | по запросу |
25W1R6J | 1,6 Ом | по запросу | 25W1K8J | 1,8 кОм | по запросу |
25W1R8J | 1,8 Ом | по запросу | 25W2KJ | 2,0 кОм | по запросу |
25W2RJ | 2,0 Ом | по запросу | 25W2K2J | 2,2 кОм | по запросу |
25W2R2J | 2,2 Ом | по запросу | 25W2K4J | 2,4 кОм | по запросу |
25W2R4J | 2,4 Ом | по запросу | 25W2K7J | 2,7 кОм | по запросу |
25W2R7J | 2,7 Ом | по запросу | 25W3KJ | 3,0 кОм | по запросу |
25W3RJ | 3,0 Ом | по запросу | 25W3K3J | 3,3 кОм | по запросу |
25W3R3J | 3,3 Ом | по запросу | 25W3K6J | 3,6 кОм | по запросу |
25W3R6J | 3,6 Ом | по запросу | 25W3K9J | 3,9 кОм | по запросу |
25W3R9J | 3,9 Ом | по запросу | 25W4K3J | 4,3 кОм | по запросу |
25W4R3J | 4,3 Ом | по запросу | 25W4K7J | 4,7 кОм | по запросу |
25W4R7J | 4,7 Ом | по запросу | 25W5K1J | 5,1 кОм | по запросу |
25W5R1J | 5,1 Ом | по запросу | 25W5K6J | 5,6 кОм | по запросу |
25W5R6J | 5,6 Ом | по запросу | 25W6K2J | 6,2 кОм | по запросу |
25W6R2J | 6,2 Ом | по запросу | 25W6K8J | 6,8 кОм | 19,10 грн. |
25W6R8J | 6,8 Ом | по запросу | 25W7K5J | 7,5 кОм | по запросу |
25W7R5J | 7,5 Ом | по запросу | 25W8K2J | 8,2 кОм | по запросу |
25W8R2J | 8,2 Ом | по запросу | 25W9K1J | 9,1 кОм | по запросу |
25W9R1J | 9,1 Ом | по запросу | 25W10KJ | 10 кОм | по запросу |
25W10RJ | 10 Ом | 12,98 грн. | 25W11KJ | 11 кОм | по запросу |
25W11RJ | 11 Ом | по запросу | 25W12KJ | 12 кОм | по запросу |
25W12RJ | 12 Ом | по запросу | 25W13KJ | 13 кОм | по запросу |
25W13RJ | 13 Ом | по запросу | 25W15KJ | 15 кОм | по запросу |
25W15RJ | 15 Ом | 16,59 грн. | 25W16KJ | 16 кОм | по запросу |
25W16RJ | 16 Ом | по запросу | 25W18KJ | 18 кОм | по запросу |
25W18RJ | 18 Ом | по запросу | 25W20KJ | 20 кОм | 11,75 грн. |
25W20RJ | 20 Ом | 16,61 грн. | 25W22KJ | 22 кОм | по запросу |
25W22RJ | 22 Ом | по запросу | 25W24KJ | 24 кОм | по запросу |
25W24RJ | 24 Ом | по запросу | 25W27KJ | 27 кОм | по запросу |
25W27RJ | 27 Ом | по запросу | 25W30KJ | 30 кОм | по запросу |
25W30RJ | 30 Ом | по запросу | 25W33KJ | 33 кОм | по запросу |
25W33RJ | 33 Ом | по запросу | 25W36KJ | 36 кОм | по запросу |
25W36RJ | 36 Ом | по запросу | 25W39KJ | 39 кОм | по запросу |
25W39RJ | 39 Ом | по запросу | 25W43KJ | 43 кОм | по запросу |
25W43RJ | 43 Ом | по запросу | 25W47KJ | 47 кОм | по запросу |
25W47RJ | 47 Ом | по запросу | 25W51KJ | 51 кОм | по запросу |
25W51RJ | 51 Ом | 16,51 грн. | 25W56KJ | 56 кОм | по запросу |
25W56RJ | 56 Ом | по запросу | 25W62KJ | 62 кОм | по запросу |
25W62RJ | 62 Ом | по запросу | 25W68KJ | 68 кОм | по запросу |
25W68RJ | 68 Ом | по запросу | 25W75KJ | 75 кОм | по запросу |
25W75RJ | 75 Ом | по запросу | 25W82KJ | 82 кОм | по запросу |
25W82RJ | 82 Ом | по запросу | 25W91KJ | 91 кОм | 15,72 грн. |
25W91RJ | 91 Ом | по запросу | 25W100KJ | 100 кОм | по запросу |
25W100RJ | 100 Ом | 12,25 грн. | – | – | – |
Расшифровка обозначений маркировки (сопротивлений) керамических резисторов:
25W | 2R | J |
25W | – | Номинальная мощность. | ||||||||||||||
2R | – | Номинальное сопротивление:
|
||||||||||||||
J | – | Допустимое отклонение сопротивления:
|

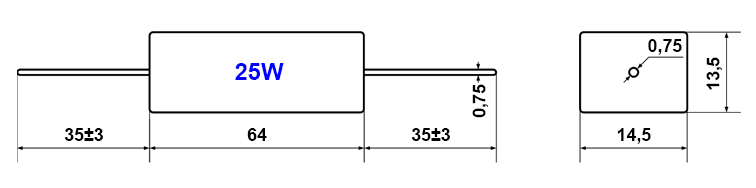

Габаритные и установочные размеры резисторов керамических 25W:
Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.
Мощностные и тепловые характеристики резисторов керамических:
Кривая снижения мощности | Диаграмма теплового подъема |
Габаритные и установочные размеры резисторов керамических:
Серия | L, мм | B, мм | H, мм | Схема |
Резистор 5W | 22 | 10 | 9 | |
Резистор 10W | 48 | 10 | 9 | |
Резистор 15W | 48 | 12,5 | 11,5 | |
Резистор 20W | 60 | 14,5 | 13,5 | |
Резистор 25W | 64 | 14,5 | 13,5 | |
Резистор 30W | 75 | 19 | 17 | |
Резистор 40W | 89 | 19 | 19 |
Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.
