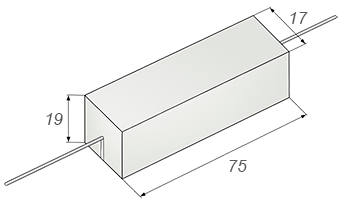

Резисторы керамические цементные 30 Вт
Резисторы керамические проволочные цементные 30W в керамическом корпусе, ещё их называют как мощные резисторы SQP, RX27-1 30W, CR-L, CR (Cement resistor) – постоянные мощные резисторы, номинальное сопротивление 0,1 Ом – 100 кОм, рассеиваемая мощность – 30Вт. Предельное рабочее напряжение составляет 1000В. Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.
Конструктивно проволочные резисторы выполнены в виде трубчатого основания из керамики (чистый глинозём Al2O3), в качестве резистивного элемента используется проволочный проводник (медно-никелевый или хромово-никелевый сплав) с высоким удельным сопротивлением. Основание с обмоткой помещено в литой прямоугольный корпус из стеатитовой керамики и закапсулированное кремнезёмом (диоксид кремния SiO2).
Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости и способностью к самозатуханию.
Выводы керамических резисторов – гибкие осевые аксиальные проволочного типа, диаметром - Ø0,75 мм. В качестве материала выводов используется луженая медь. Монтаж осуществляется с использованием пайки по THT-технологии – вывода монтируются непосредственно в сквозные отверстия печатной платы.
Положение монтажа – любое, но следует помнить о резистивных особенностях, сопровождающихся нагревом корпуса резистора. Поэтому, не рекомендуется размещение резисторов на близком расстоянии к печатной плате или термочувствительным элементам.
Допустимое отклонение сопротивления цементных аксиальных резисторов составляет ±5%. Ряд промежуточных значений номинальных сопротивлений – Е24 E24 - ряд постоянных резисторов, который является результатом стандартизации номинальных сопротивлений резисторов (24 значения в десятичном интервале от 1 до 10).. Рабочая повышенная температура среды не превышает +155°С, пониженная – до -55°С, предельная температура перегрева – до +275°С. Сопротивление изоляции составляет не менее 1000 МОм. Наработка при средней номинальной температуре и номинальной нагрузке составляет не менее 1000 ч.
При подборе необходимого номинала, расчет рекомендуется проводить, используя гибкий калькулятор резисторов, с помощью которого можно определить общее сопротивление параллельно или последовательно подключенных резисторов, а также сопротивление резисторов в цепи.
В сравнительной таблице представлены особенности конструкции и характеристики мощных резисторов SQP, С5-35В, С5-36В, ПЭВ, ПЭВР, AHR.
Применяются мощные керамические резисторы в различной промышленной электронике, радио- и телевизионных приемниках, блоках питания и управления, усилителях, автомобильной электронике, а также в качестве испытательной нагрузки или нагревательных элементов (например, в видеокамерах наружного видеонаблюдения).
Более подробные характеристики представленных мощных керамических цементных резисторов, а также расшифровка маркировки, габаритные и установочные размеры приведены ниже.
Гарантийный срок работы поставляемых нашей компанией мощных цементных резисторов составляет 2 года, что подкрепляется соответствующими документами по качеству.
Окончательная цена на мощные проволочные керамические цементные резисторы зависит от количества, сроков поставки, производителя (бренда), страны происхождения и формы оплаты.
Характеристики керамических цементных резисторов 30W:
Ряд номинальных сопротивлений керамических цементных резисторов 30W:
Номинал | Сопротивление | Цена | Номинал | Сопротивление | Цена |
30WR1J | 0,1 Ом | по запросу | 30W110RJ | 110 Ом | по запросу |
30WR11J | 0,11 Ом | по запросу | 30W120RJ | 120 Ом | по запросу |
30WR12J | 0,12 Ом | по запросу | 30W130RJ | 130 Ом | по запросу |
30WR13J | 0,13 Ом | по запросу | 30W150RJ | 150 Ом | по запросу |
30WR15J | 0,15 Ом | по запросу | 30W160RJ | 160 Ом | по запросу |
30WR16J | 0,16 Ом | по запросу | 30W180RJ | 180 Ом | по запросу |
30WR18J | 0,18 Ом | по запросу | 30W200RJ | 200 Ом | по запросу |
30WR2J | 0,2 Ом | по запросу | 30W220RJ | 220 Ом | по запросу |
30WR22J | 0,22 Ом | по запросу | 30W240RJ | 240 Ом | по запросу |
30WR24J | 0,24 Ом | по запросу | 30W270RJ | 270 Ом | по запросу |
30WR27J | 0,27 Ом | по запросу | 30W300RJ | 300 Ом | по запросу |
30WR3J | 0,3 Ом | по запросу | 30W330RJ | 330 Ом | по запросу |
30WR33J | 0,33 Ом | по запросу | 30W360RJ | 360 Ом | по запросу |
30WR36J | 0,36 Ом | по запросу | 30W390RJ | 390 Ом | по запросу |
30WR39J | 0,39 Ом | по запросу | 30W430RJ | 430 Ом | по запросу |
30WR43J | 0,43 Ом | по запросу | 30W470RJ | 470 Ом | по запросу |
30WR47J | 0,47 Ом | по запросу | 30W510RJ | 510 Ом | по запросу |
30WR51J | 0,51 Ом | по запросу | 30W560RJ | 560 Ом | по запросу |
30WR56J | 0,56 Ом | по запросу | 30W620RJ | 620 Ом | по запросу |
30WR62J | 0,62 Ом | по запросу | 30W680RJ | 680 Ом | по запросу |
30WR68J | 0,68 Ом | по запросу | 30W750RJ | 750 Ом | по запросу |
30WR75J | 0,75 Ом | по запросу | 30W820RJ | 820 Ом | по запросу |
30WR82J | 0,82 Ом | по запросу | 30W910RJ | 910 Ом | по запросу |
30WR91J | 0,91 Ом | по запросу | 30W1KJ | 1 кОм | по запросу |
30W1RJ | 1 Ом | по запросу | 30W1K1J | 1,1 кОм | по запросу |
30W1R1J | 1,1 Ом | по запросу | 30W1K2J | 1,2 кОм | по запросу |
30W1R2J | 1,2 Ом | по запросу | 30W1K3J | 1,3 кОм | по запросу |
30W1R3J | 1,3 Ом | по запросу | 30W1K5J | 1,5 кОм | по запросу |
30W1R5J | 1,5 Ом | по запросу | 30W1K6J | 1,6 кОм | по запросу |
30W1R6J | 1,6 Ом | по запросу | 30W1K8J | 1,8 кОм | по запросу |
30W1R8J | 1,8 Ом | по запросу | 30W2KJ | 2,0 кОм | по запросу |
30W2RJ | 2,0 Ом | по запросу | 30W2K2J | 2,2 кОм | по запросу |
30W2R2J | 2,2 Ом | по запросу | 30W2K4J | 2,4 кОм | по запросу |
30W2R4J | 2,4 Ом | по запросу | 30W2K7J | 2,7 кОм | по запросу |
30W2R7J | 2,7 Ом | по запросу | 30W3KJ | 3,0 кОм | по запросу |
30W3RJ | 3,0 Ом | по запросу | 30W3K3J | 3,3 кОм | по запросу |
30W3R3J | 3,3 Ом | по запросу | 30W3K6J | 3,6 кОм | по запросу |
30W3R6J | 3,6 Ом | по запросу | 30W3K9J | 3,9 кОм | по запросу |
30W3R9J | 3,9 Ом | по запросу | 30W4K3J | 4,3 кОм | по запросу |
30W4R3J | 4,3 Ом | по запросу | 30W4K7J | 4,7 кОм | по запросу |
30W4R7J | 4,7 Ом | по запросу | 30W5K1J | 5,1 кОм | по запросу |
30W5R1J | 5,1 Ом | по запросу | 30W5K6J | 5,6 кОм | по запросу |
30W5R6J | 5,6 Ом | по запросу | 30W6K2J | 6,2 кОм | по запросу |
30W6R2J | 6,2 Ом | по запросу | 30W6K8J | 6,8 кОм | по запросу |
30W6R8J | 6,8 Ом | по запросу | 30W7K5J | 7,5 кОм | по запросу |
30W7R5J | 7,5 Ом | по запросу | 30W8K2J | 8,2 кОм | по запросу |
30W8R2J | 8,2 Ом | по запросу | 30W9K1J | 9,1 кОм | по запросу |
30W9R1J | 9,1 Ом | по запросу | 30W10KJ | 10 кОм | по запросу |
30W10RJ | 10 Ом | по запросу | 30W11KJ | 11 кОм | по запросу |
30W11RJ | 11 Ом | по запросу | 30W12KJ | 12 кОм | по запросу |
30W12RJ | 12 Ом | по запросу | 30W13KJ | 13 кОм | по запросу |
30W13RJ | 13 Ом | по запросу | 30W15KJ | 15 кОм | по запросу |
30W15RJ | 15 Ом | по запросу | 30W16KJ | 16 кОм | по запросу |
30W16RJ | 16 Ом | по запросу | 30W18KJ | 18 кОм | по запросу |
30W18RJ | 18 Ом | по запросу | 30W20KJ | 20 кОм | по запросу |
30W20RJ | 20 Ом | по запросу | 30W22KJ | 22 кОм | по запросу |
30W22RJ | 22 Ом | по запросу | 30W24KJ | 24 кОм | по запросу |
30W24RJ | 24 Ом | по запросу | 30W27KJ | 27 кОм | по запросу |
30W27RJ | 27 Ом | по запросу | 30W30KJ | 30 кОм | по запросу |
30W30RJ | 30 Ом | по запросу | 30W33KJ | 33 кОм | по запросу |
30W33RJ | 33 Ом | по запросу | 30W36KJ | 36 кОм | по запросу |
30W36RJ | 36 Ом | по запросу | 30W39KJ | 39 кОм | по запросу |
30W39RJ | 39 Ом | по запросу | 30W43KJ | 43 кОм | по запросу |
30W43RJ | 43 Ом | по запросу | 30W47KJ | 47 кОм | по запросу |
30W47RJ | 47 Ом | по запросу | 30W51KJ | 51 кОм | по запросу |
30W51RJ | 51 Ом | по запросу | 30W56KJ | 56 кОм | по запросу |
30W56RJ | 56 Ом | по запросу | 30W62KJ | 62 кОм | по запросу |
30W62RJ | 62 Ом | по запросу | 30W68KJ | 68 кОм | по запросу |
30W68RJ | 68 Ом | по запросу | 30W75KJ | 75 кОм | по запросу |
30W75RJ | 75 Ом | по запросу | 30W82KJ | 82 кОм | по запросу |
30W82RJ | 82 Ом | по запросу | 30W91KJ | 91 кОм | по запросу |
30W91RJ | 91 Ом | по запросу | 30W100KJ | 100 кОм | по запросу |
30W100RJ | 100 Ом | по запросу | – | – | – |
Расшифровка обозначений маркировки (сопротивлений) керамических резисторов:
30W | 1K | J |
30W | – | Номинальная мощность. | ||||||||||||||
1K | – | Номинальное сопротивление:
|
||||||||||||||
J | – | Допустимое отклонение сопротивления:
|

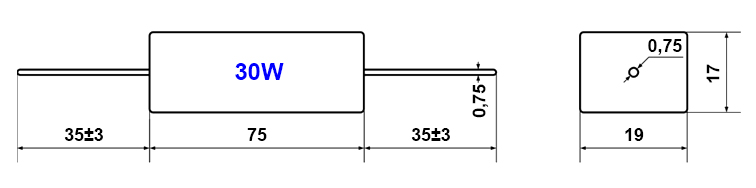

Габаритные и установочные размеры резисторов керамических 30W:
Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.
Мощностные и тепловые характеристики резисторов керамических:
Кривая снижения мощности | Диаграмма теплового подъема |
Габаритные и установочные размеры резисторов керамических:
Серия | L, мм | B, мм | H, мм | Схема |
Резистор 5W | 22 | 10 | 9 | |
Резистор 10W | 48 | 10 | 9 | |
Резистор 15W | 48 | 12,5 | 11,5 | |
Резистор 20W | 60 | 14,5 | 13,5 | |
Резистор 25W | 64 | 14,5 | 13,5 | |
Резистор 30W | 75 | 19 | 17 | |
Резистор 40W | 89 | 19 | 19 |
Примечание. Размеры резисторов зависят от бренда и могут отличаться. При необходимости размеры уточняйте при заказе.
Сравнительные характеристики резисторов мощных:
