Охладитель О221 для штыревых диодов, тиристоров

Диаметр резьбы М6
Для типа корпуса SD2, ST2
Применение Д122, ДЛ122, Т122, ТС122
Цена О221 $1,83
+
Добавить
Размеры (без токоотвода) 45×60×60 мм
Масса (без токоотвода) 0,156 кг

Охладители О221-60 применяются для одностороннего охлаждения силовых диодов, тиристоров, симисторов штыревого исполнения с типом корпуса SD2, ST2 (диаметр резьбы М6). Рассеиваемая мощность охладителя при естественном охлаждении составляет 18 Вт, площадь охлаждающей поверхности 432,478 см2.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы монтируются в охладители с помощью резьбового соединения.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующий закручивающий момент Md, указанный в характеристиках силового прибора.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для штыревых полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители О221 зависит от количества, сроков поставки и формы оплаты.

Конструктивные и тепловые параметры охладителей О221-60:

Серия О221 (О221-60, ОА057*)
Диаметр резьбы М6
Для типа корпуса SD2, ST2
Применение Д122, ДЛ122, Т122, ТС122
Рассеиваемая мощность при естественном охлаждении 18 Вт
Тепловое сопротивление при естественном охлаждении 2,8 °C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) -
Перепад давления -
Крутящий момент не более 2,5 Нм
Площадь охлаждающей поверхности 432,478 см2
Габаритные размеры 45×60×60 мм
Масса 0,156 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей О221-60:

Размеры О221

Расшифровка обозначений маркировки О221-60 УХЛ2:

О 2 2 1 - 60 - УХЛ2
О Охладитель воздушный.
2 Порядковый номер модификации конструкции воздушного охладителя.
2 Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт.
1 Порядковый номер модификации конструкции охладителя для приборов: 1 – штыревого исполнения.
60 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

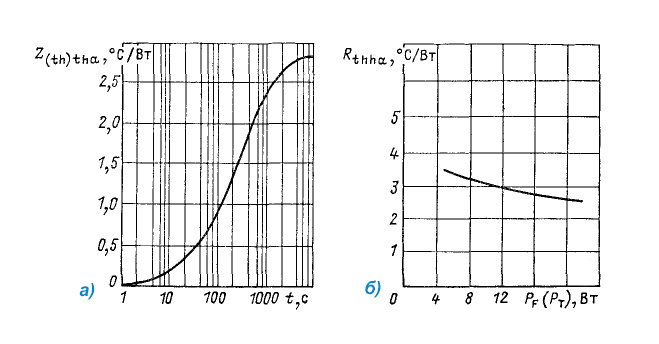

Гафики температурных параметров охладителей О221:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда при естественном охлаждении и рассеиваемой мощности 16 Вт
б) — тепловое сопротивление контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении


Фото охладителей О221-60 для штыревых полупроводниковых приборов:
