Охладитель О111 для штыревых диодов, тиристоров

Диаметр резьбы М5
Для типа корпуса SD1, ST1
Применение Д112, ДЛ112, Т112, ТС112
Цена О111 55,53 грн.
+
Добавить
Размеры (без токоотвода) 35×60×40 мм
Масса (без токоотвода) 0,092 кг

Охладители О111-60 применяются для одностороннего охлаждения силовых диодов, тиристоров, симисторов штыревого исполнения с типом корпуса SD1, ST1 (диаметр резьбы М5). Рассеиваемая мощность охладителя при естественном охлаждении составляет 10 Вт.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы монтируются в охладители с помощью резьбового соединения.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующий закручивающий момент Md, указанный в характеристиках силового прибора.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для штыревых полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители О111 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.

Конструктивные и тепловые параметры охладителей О111-60:

Серия О111 (О111-60, ОА055*)
Диаметр резьбы М5
Для типа корпуса SD1, ST1
Применение Д112, ДЛ112, Т112, ТС112
Рассеиваемая мощность при естественном охлаждении 10 Вт
Тепловое сопротивление при естественном охлаждении 5,6 °C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) -
Перепад давления -
Крутящий момент не более 2,0 Нм
Габаритные размеры 35×60×40 мм
Масса 0,092 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей О111-60:

Размеры О111

Расшифровка обозначений маркировки О111-60 УХЛ2:

О 1 1 1 - 60 - УХЛ2
О Охладитель воздушный.
1 Порядковый номер модификации конструкции воздушного охладителя.
1 Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт.
1 Порядковый номер модификации конструкции охладителя для приборов: 1 – штыревого исполнения.
60 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

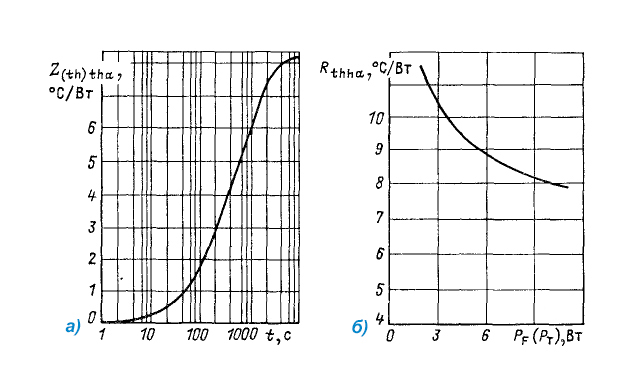

Графики температурных параметров охладителей О111:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда при естественном охлаждении и рассеиваемой мощности 9,1 Вт
б) — тепловое сопротивление контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении


Фото охладителей О111-60 для штыревых полупроводниковых приборов:

Сергей 07.10.2019 в 15:38
4
Подскажите где взять информацию о прогибе траверсы в зависимости от усилия сжатия
Андрей 13.02.2020 в 14:13
3
Так прогиб траверсы нужно измерять при монтаже таблеточные диодов/тиристоров. Там и радиаторы совсем другие.
На странице для этих изделий есть указания по прогибу траверсы
Александр 13.03.2020 в 10:38
1
Подскажите, есть ли изоляционная крепёжная планка для этого радиатора?
13.03.2020 в 10:41
0
Вопрос, связанный с покупкой необходимо направлять на электронную почту или через Корзину с указанием маркировки и количества, или необходимо позвонить в офис, чтобы мы могли Вам ответить.
Ирина 22.07.2020 в 13:12
0
Здравствуйте. Скажите, пожалуйста, по какому стандарту производятся охладители? (для записи в тех. документации)
22.07.2020 в 15:19
1
Добрый день. Охладитель О111 соответствует стандарту ГОСТ 25293-82 «Охладители воздушных систем охлаждения силовых полупроводниковых приборов. Общие технические условия».
Сергей 16.11.2020 в 00:04
2
Добрый день. Подскажите, пожалуйста, какой материал токоотводов?
16.11.2020 в 11:32
0
Добрый день. Уточняйте при заказе желаемый материал токоотводов.
Дмитрий Герасименко 18.03.2021 в 10:55
1
Добрый день.
Скажите, какие крепежные элементы (или метизы) применяются для крепления данного охладителя к основанию?
На чертеже указан размер проема 6,5х13,4. Для какого стандартного метиза этот проем?
18.03.2021 в 11:29
0
Добрый день. Крепежным элементом может выступать подходящая по размерам дин-рейка.
Дмитрий Герасименко 18.03.2021 в 12:08
2
Благодарю за ответ.
Уже разобрались.
На самом деле, необходимо применять болты с диаметром, равным узкой части выреза. В данном случае - болт М8.
Его головка как раз подходит под вырез 6,5х13,4.
Александр Никифоренко 27.04.2021 в 10:13
0
Доброе время суток, на что монтируется охладитель О371 ?
Максим 06.05.2021 в 14:32
0
Здравствуйте. Охладитель О371 может монтироваться на рейку. Для крепления подойдет болт М8 (под ключ на 13), головка которого подойдёт под вырез 6,5х13,4 в охладителе.
Андрей 13.07.2021 в 06:44
0
Добрый день! Подскажите, пожалуйста, момент затяжки для каждого болта охладителя О153
Максим 13.07.2021 в 10:03
0
Добрый день! Усилие сжатия для таблеточных полупроводников определяется величиной прогиба траверсы. И в техдокументации не указывают момент затяжки болтов в таблеточных охладителях.
