Охладитель О181 для штыревых диодов, тиристоров

Диаметр резьбы М24×1,5
Для типа корпуса SD7, ST7
Применение Д171, ДЛ171, Т171, ТЛ171, ТЛ271, ТЛ371, ТС171, ТБ271
Цена O181 $6,88
+
Добавить
Размеры (без токоотвода) 70×80×100 мм
Масса (без токоотвода) 0,700 кг

Охладители O181-80 применяются для одностороннего охлаждения силовых диодов, тиристоров, симисторов штыревого исполнения с типом корпуса SD7, ST7 (диаметр резьбы М24×1,5). Рассеиваемая мощность охладителя при естественном охлаждении составляет 80 Вт, площадь охлаждающей поверхности 1249,94 см2.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы монтируются в охладители с помощью резьбового соединения.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующий закручивающий момент Md, указанный в характеристиках силового прибора.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для штыревых полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители O181 зависит от количества, сроков поставки и формы оплаты.

Технические характеристики охладителей O181-80:

Серия O181 (O181-80, ОА-012*)
Диаметр резьбы М24×1,5
Для типа корпуса SD7, ST7
Применение Д171, ДЛ171, Т171, ТЛ171, ТЛ271, ТЛ371, ТС171, ТБ271
Рассеиваемая мощность при естественном охлаждении 80 Вт
Тепловое сопротивление при естественном охлаждении 1,120 °C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) 0,355 °C/Вт
Перепад давления 18 Па
Крутящий момент не более 60 Нм
Площадь охлаждающей поверхности 1249,94 см2
Габаритные размеры 70×80×100 мм
Масса 0,700 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей O181-80:

Размеры O181

Расшифровка обозначений маркировки O181-80 УХЛ2:

О 1 8 1 - 80 - УХЛ2
О Охладитель воздушный.
1 Порядковый номер модификации конструкции воздушного охладителя.
8 Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт.
1 Порядковый номер модификации конструкции охладителя для приборов: 1 – штыревого исполнения.
80 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

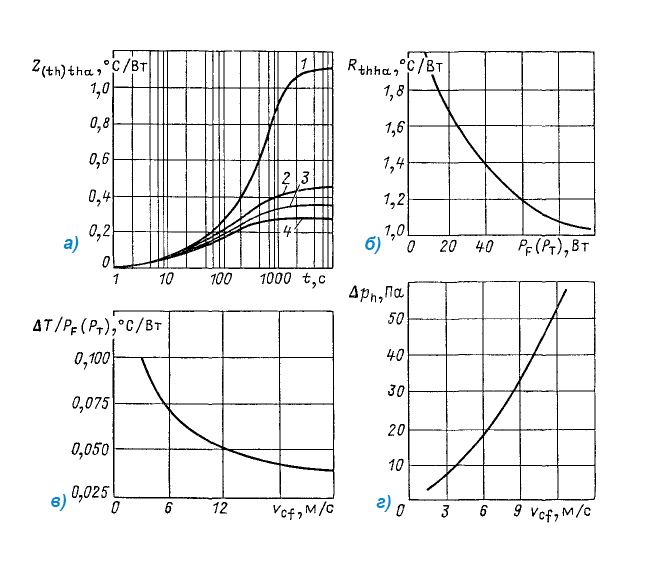

Гафики температурных параметров охладителей O181:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда (1-0 м/с (70 Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с)
б) — тепловые сопротивления контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении
в) — перепад температуры охлаждающего воздуха, отнесенный к рассеиваемой мощности, в зависимости от скорости охлаждающего воздуха
г) — перепад давления потока охлаждающей среды в зависимости от скорости охлаждающего воздуха.


Фото охладителей O181-80 для штыревых полупроводниковых приборов:
