Разъем герметичный SZC-300-2P кабельная вилка + розетка 2pin, 30 А
Разъем герметичный IP68 серии SZC-300-2P IP68 — двух контактные кабельные розетка и вилка ручного соединения. Номинальное напряжение 250В и токовая нагрузка до 30А.
Разъемы SZC-300 являются пылезащищенными и влагозащищенными соответствуют степени защиты IP68, что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Соединитель SZC 300 2P IP68 функциональный аналог герметичных разъемов ZT-300-2P IP68 (250V 30A).
Тип корпуса SZC-300-2P – кабельный, на одном из контактных соединений присутствует резиновое уплотнительное кольцо, при сочленении пряпятствует попаданию влаги на контакты. На входе-выходе кабельный герметичный ввод диаметром 4-10 мм (PG11), который надёжно фиксирует кабель и препятствует попаданию воды внутрь.
Особенностью разъемов серии SZC-300-2P является штырьковый разъем штепсельного типа и быстроразъемный герметичный способ соединения. Серия SZC-300-2P IP68 комплектуется двумя ответными частями вилкой и розеткой.
Технические характеристики водонепроницаемых герметичных разъемов серии SZC-300-2P IP68 с указанием маркировки, схемы контактов и размерами приведены ниже.
Окончательная цена на разъемы SZC-300-2P IP68 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Технические характеристики герметичных разъемов SZC-300-2P:
Серия | SZC-300-2P | |||
Тип | разъем герметичный, разъем водонепроницаемый |
|||
Тип соединительной части | кабельная розетка + вилка | |||
Номинальное напряжение | 250 В | |||
Номинальный ток | 30 А | |||
Способ монтажа | пайка | |||
Диаметр входящего кабеля | 4-10 мм (PG11) | |||
Материал | Nilon | |||
Уплотнитель | резина | |||
Степень защиты | IP68 (>1 м под водой >30 мин.) |
Маркировка герметичных разъемов SZC:
SZC | – | 300 | – | 2P | IP68 | (250V 30A) |
ZT (SZC) | – | Серия разъемов. |
300 | – | Конструктивные особенности. |
2P | – | Количество контактов. |
IP68 | – | Степень защиты: водонепроницаемые. |
(250V 30A) | – | Режимы коммутации: сила тока - 30А; напряжение - 250В. |

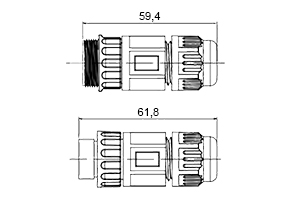

Габаритные и установочные размеры разъема SZC-300-2P IP68:
