Микропереключатель (микровыключатель) МП 1101 исп.1
| Номинальный тепловой ток | 10А | |
| Номинальное напряжение | переменного тока | 380В |
| постоянного тока | 220В | |
| Контактная группа | 1з.+1р. | |
| МП 1101 исп.1 | 104,32 грн.
|
|
| Масса, не более | 30г | |
Микровыключатель (микропереключатель) МП 1101 исп.1 – выключатель двухполюсный, предназначен для коммутации электрических цепей управления переменного тока напряжением до 380В частотой 50 Гц и 60 Гц, постоянного тока напряжением до 220В. Номинальный тепловой ток – 10А. Исполнительный механизм – толкатель. Усилие для срабатывания — 3 Н.
Мыкровыключатель МП 1101 исп.1 имеет двойной гальванически раздельный контактный мостик полумгновенного действия. Контактные группы 1 замыкающая + 1 размыкающая, микровыключатель выполняет функцию выключения одного направления цепи. Контакты покрыты серебром.
Микровыключатели крепятся путём фиксации в отверстиях на панели с помощью винтового соединения. Монтаж выводов – под винт. Присоединительные размеры: 25±0,1 мм, 2 отв. Ø4,5.
Применяются выключатели МП1101 исполнения 1 в лифтах и подъемниках, автоматизированных линиях и устройствах с автоматизированными приводами.
Подробные характеристики, расшифровка обозначений маркировки, размеры микровыключателей МП1101 исполнение 1 указаны ниже. Гарантийный срок эксплуатации составляет 2 года. Предоставляем документы по качеству.
Окончательная цена на микровыключатели МП 1101 исп.1 зависит от количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные технические характеристики микровыключателей МП 1101 исп.1:
| Микровыключатели МП 1101 исп.1 | ||
| Номинальный тепловой ток | 10 А | |
| Номинальное напряжение | переменного тока, частотой 50 и 60 Гц | 12-380 В |
| постоянного тока | 12-220 В | |
| Минимальный коммутируемый ток | 0,05А (при 12В) | |
| Количество полюсов | 2 | |
| Контактная группа | 1з. + 1р. | |
| Тип привода | простой толкатель | |
| Рабочий ход | 1,1±0,3 мм | |
| Усилие прямого срабатывания, не более | 3 Н | |
| Рабочее положение в пространстве | любое | |
| Рабочая температура | от -45°C до +55°C | |
| Относительная влажность воздуха, не более | 98% при 25°C | |
| Износостойкость | механическая | 2,5*106 |
| коммутационная | 1,6*106 | |
| Способ крепления | базовый | |
| Способ монтажа | под винт | |
| Содержание драгметаллов (серебро) | 0,384 г | |
| Масса, не более | 30 г | |
Маркировка микровыключателей серии МП 1101 исп.1:
| МП | 1 | 1 | 01 | - | исп.1 |
| МП | – | Серия микровыключателя. |
| 1 | – | Номер серии: 1, 2. |
| 1 | – | Степень защиты по ГОСТ 14255-69 - IP00. |
| 01 | – | Вид привода: 01 - простой толкатель; 02 - толкатель с увеличенным дополнительным ходом; 04 - толкатель с увеличенным дополнительным ходом; 05 - толкатель с роликом или шариком; 06 - рычаг; 07 - рычаг укороченный с роликом. |
| исп.1 | – | Способ присоединения монтажных проводов: 1, 3, 5 - винтами; 2, 4, 6 - пайкой. |

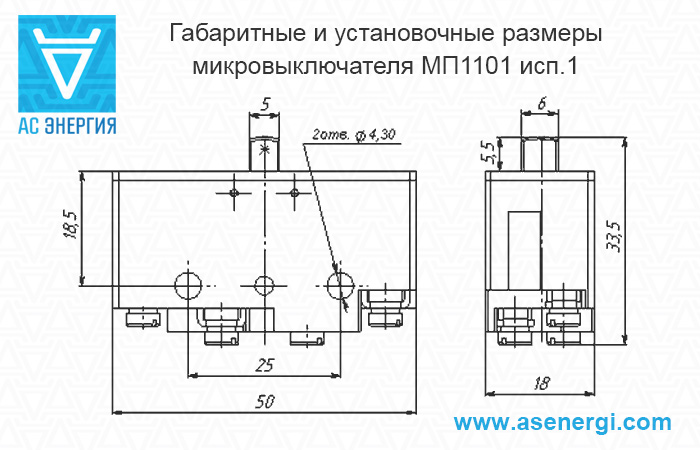

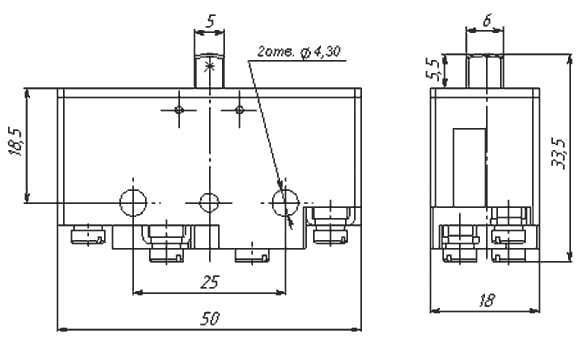

Габаритные и установочные размеры микровыключателей МП1101 исп.1:
