Симистор ТС152-125
Симисторы, триаки ТС152-125 – штыревые симметричные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 125 ампер частотой до 500 Гц в цепях с напряжением 200В – 1400В (1–14кл). Тип корпуса симисторов ТС152-125: резьба - М12, масса, не более – 78 г.
Расположение выводов (цоколевка): жесткий длинный вывод – основной вывод 1 (условный катод), основание симистора – основной вывод 2 (условный анод), жесткий короткий вывод – управляющий электрод. Изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Для отвода тепла симисторы собирают с охладителями при помощи резьбового соединения. Рекомендуется также использовать теплопроводящую пасту КПТ-8.
Применяются симметричные тиристоры и их аналоги в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка обозначений, размеры, применяемые охладители указаны ниже. Гарантия работы симисторов, поставляемых нашей компанией, составляет 2 года с момента их приобретения. Предоставляются соответствующие документы по качеству.
При поставке симисторов при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т152-125 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики симисторов ТС152-125:
Параметры симисторов | ТС152-125 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 200-1400 В |
Максимально допустимый действующий ток в открытом состоянии (Температура корпуса) | ITRMS/(TC) | 125 А (85°C) |
Ударный ток в открытом состоянии | ITSM | 1.0 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.65/176 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.00 В |
Динамическое сопротивление в открытом состоянии | rT | 3.7 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 10.0 мА |
Критическая скорость нарастания коммутационного напряжения | (dUD/dt)com | 2.5-100 В/мкс |
Отпирающий постоянный ток управления | IGT | 150 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 63 А/мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.22 ºC/Вт |
Квадранты управляемости | 1, 3, 4 | |
Масса | W | 78 г |
Рекомендуемые охладители | О151, O251 | |
Информационный лист |
Расшифровка маркировки (обозначений) симисторов ТС152-125-14 УХЛ2:
ТС | 152 | – | 125 | – | 14 | 6 | УХЛ2 |
ТС | – | Тиристор симметричный. | |||||||||||||||||||||||||||
152 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||||||||
125 | – | Максимально допустимый действующий ток в открытом состоянии ITRMS, А. | |||||||||||||||||||||||||||
14 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1400 В). | |||||||||||||||||||||||||||
6 | – | Критическая скорость нарастания коммутационного напряжения (dUD/dt)com:
|
|||||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Полярность (цоколевка), размеры симистора ТС152-125:

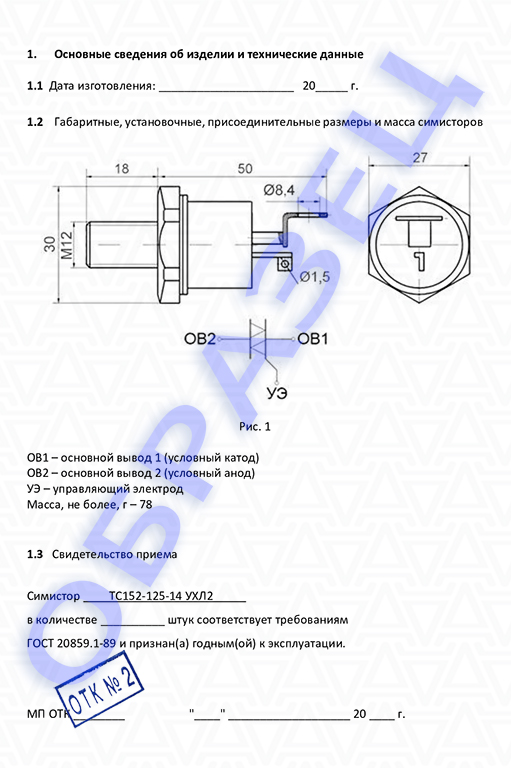

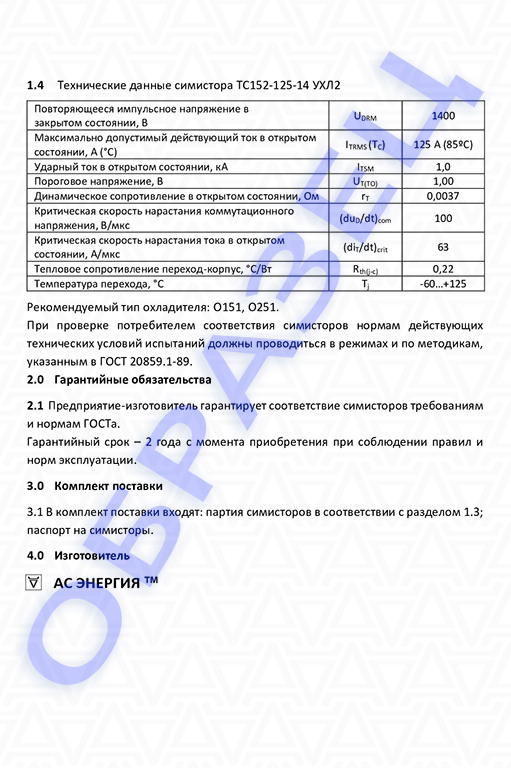

Паспорт симистор ТC152-125:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на симисторы ТС152-125:
Скачать PDF на симисторы ТС152-125
Рекомендуемые охладители для симисторов ТС152-125:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
