Тиристор быстродействующий импульсный ТБИ373-1600
Тиристоры ТБИ373-1600 (TFI 373-1600) – силовые быстродействующие импульсные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1600 ампер частотой до 10 кГц в цепях с напряжением 2000 В - 2800 В. Тип корпуса тиристоров ТБИ373-1600 – T.F5 (РТ74): диаметр контактной поверхности – Ø75 мм, габаритные размеры – Ø111х35±1 мм, масса, не более – 1700 г.
Часто запрашиваемые номиналы тиристоров: ТБИ373-1600-20, ТБИ373-1600-22, ТБИ373-1600-24, ТБИ373-1600-26, ТБИ373-1600-28, TFI 373-1600-20, TFI 373-1600-22, TFI 373-1600-24, TFI 373-1600-26, TFI 373-1600-28.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm – 45±5кН. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБИ373-1600 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики быстродействующих импульсных тиристоров ТБИ373-1600:
Характеристики тиристоров | ТБИ373-1600 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 2000-2800 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 1600 А (91ºC) 1833 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 2512 А |
Ударный ток в открытом состоянии | ITSM | 40 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.26/5024 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.360 В |
Динамическое сопротивление в открытом состоянии | rT | 0.183 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 300 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 300 мА |
Отпирающее постоянное напряжение управления | UGT | 3.0 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 2500 А/мкс |
Время выключения | tq | 50-63 мкс |
Время включения | tgt | 2.5-6.3 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.010 ºC/Вт |
Усилие сжатия | Fm | 45±5 кН |
Масса, не более | W | 1700 г |
Рекомендуемые охладители | О173, О273 | |
Информационный лист |
Расшифровка маркировки тиристоров ТБИ373-1600-28-923 УХЛ2:
ТБИ | 373 | – | 1600 | – | 28 | – | 9 | 2 | 3 | УХЛ2 |
ТБИ | – | Тиристор Быстродействующий Импульсный. | ||||||||||||||||||||||||
373 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
1600 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
28 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 2800 В). | ||||||||||||||||||||||||
9 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
||||||||||||||||||||||||
2 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
3 | – | Группа по времени включения tgt:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Для оформления заказа на тиристоры ТБИ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.
Пример для заказа тиристоров: ТБИ373-1600-28-923 УХЛ2, ТБИ373-1600-22-М1Е3М4 УХЛ2.

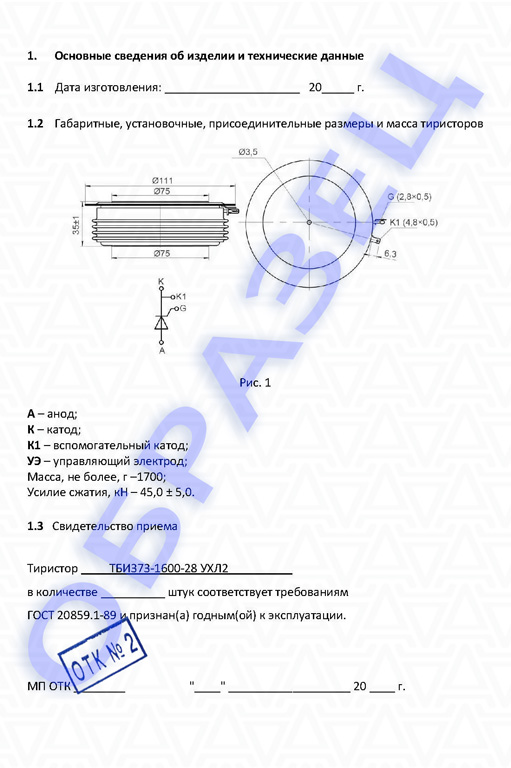

Полярность (цоколевка), размеры тиристора ТБИ373-1600:

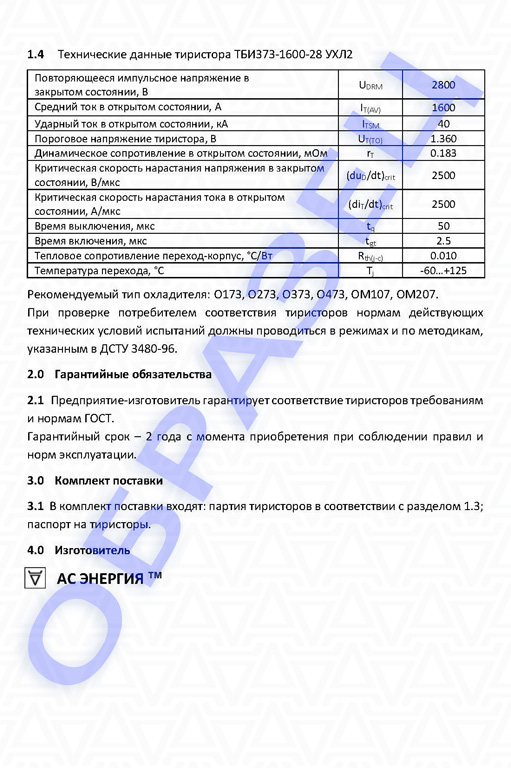

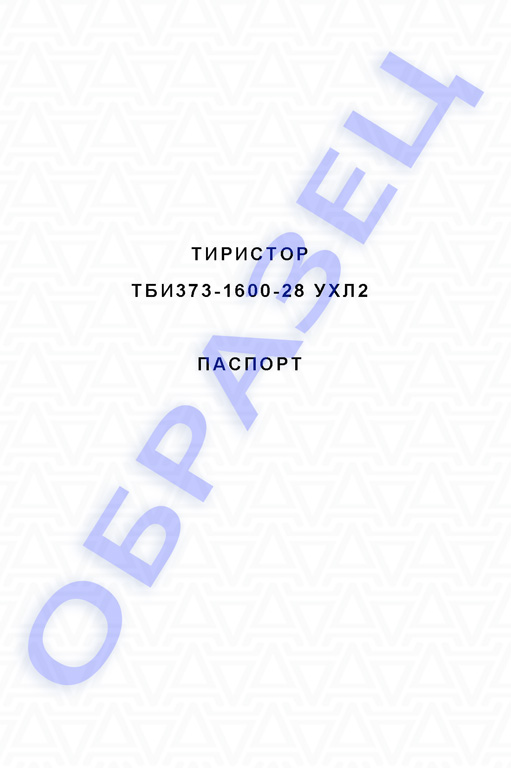

Паспорт тиристор ТБИ373-1600:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры ТБИ373-1600:
Скачать PDF на тиристоры ТБИ373-1600
Рекомендуемые охладители для тиристоров ТБИ373-1600:
Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
