Тиристор силовой Т141-63

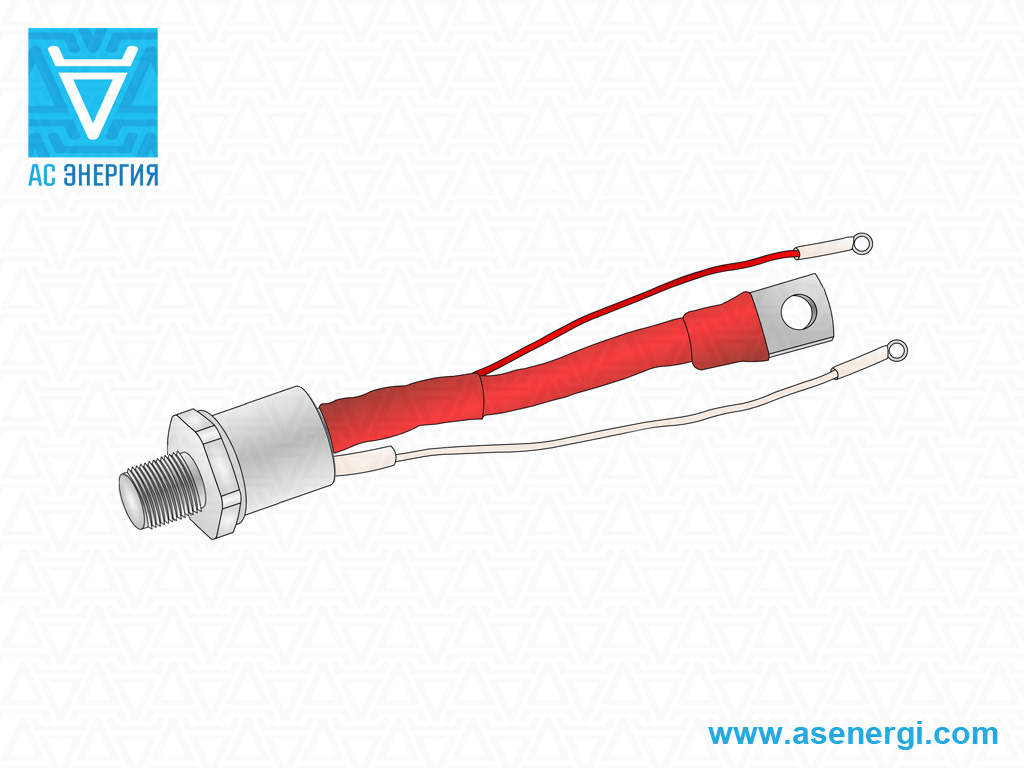

Тиристоры Т141-63 – силовые тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 63А частотой до 500 Гц в цепях с напряжением 100 В – 1600 В. Тип корпуса тиристоров Т141-63 – резьба М10, масса, не более – 70 г.
Часто запрашиваемые номиналы тиристоров: Т141-63-2, Т141-63-4, Т141-63-6, Т141-63-8, Т141-63-10, Т141-63-12, Т141-63-14, Т141-63-16.
Цоколевка (полярность): тиристор Т141-63 – прямой полярности: основание тиристора – анод, гибкий вывод – катод.
Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем, при сборке необходимо соблюдать усилие зажатия – закручивающий момент Md для тиристоров Т141-63 должен быть 6-10 Нм. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.
Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.
Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры Т141-63 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров Т141-63:
Характеристики тиристоров | Т141-63 | |
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 100-1600 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 63 А (85ºC) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 98 А |
Ударный ток в открытом состоянии | ITSM | 1.3 кА |
Максимально допустимая температура перехода | Tjmax | 125ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 1.43/198 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.00 В |
Динамическое сопротивление в открытом состоянии | rT | 3.3 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 6 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 50-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 150 мА |
Отпирающее постоянное напряжение управления | UGT | 3.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 160 А/мкс |
Время выключения | tq | 63-250 мкс |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.400 ºC/Вт |
Закручивающий момент | Md | 8,0±2,0 Нм |
Масса, не более | W | 70 г |
Рекомендуемые охладители | О241 | |
Информационный лист |
Расшифровка маркировки тиристоров Т141-63 УХЛ2:
Т | 141 | – | 63 | – | 16 | 7 | 3 | УХЛ2 |
Т | – | Тиристор низкочастотный. | |||||||||||||||||||||
141 | – | Конструктивное исполнение, серия. | |||||||||||||||||||||
63 | – | Средний ток в открытом состоянии IT(AV), А. | |||||||||||||||||||||
16 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1600 В). | |||||||||||||||||||||
7 | – | Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
|
|||||||||||||||||||||
3 | – | Группа по времени выключения tq:
|
|||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Полярность (цоколевка), размеры тиристора Т141-63:
Паспорт тиристор Т141-63:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры Т141-63:
Скачать PDF на тиристоры Т141-63
Рекомендуемые охладители для штыревых тиристоров Т141:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
