Тиристор лавинный ТЛ171-250

Напряжение UDRM/URRM 600-1200 В
Средний прямой ток IT(AV) (TС, ºC) 250А (100ºC)
Класс по напряжению URRM / 100 6 – 12
Цена ТЛ171-250 $26,99
+
Добавить
Масса 440 г
Тип корпуса ST7

Тиристоры лавинные ТЛ171-250 – силовые тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 250 ампер частотой до 500 Гц в цепях с напряжением 600 В – 1200 В. Тип корпуса тиристоров ТЛ171-250 – ST7 (резьба М24х1,5), масса – 0,440 кг. Часто запрашиваемые номиналы тиристоров: ТЛ171-250-6, ТЛ171-250-8, ТЛ171-250-10, ТЛ171-250-12.

Цоколевка (полярность): тиристор ТЛ171-250 – прямой полярности: основание тиристора – анод, гибкий вывод – катод.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт с охладителем, при сборке необходимо соблюдать усилие зажатия – закручивающий момент должен быть 25-35 Нм. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Применяются в схемах питания электротехнических установок и в полупроводниковых преобразователях электроэнергии.

Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на тиристоры ТЛ171-250 зависит от класса, количества, сроков поставки и формы оплаты.

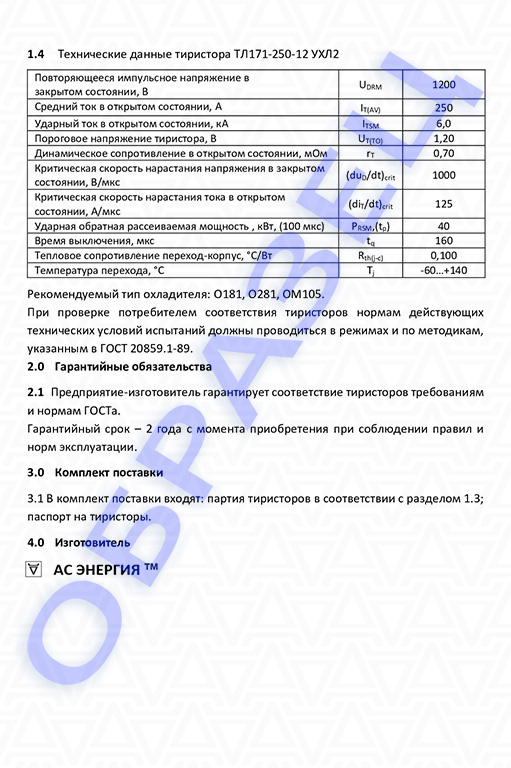

Подробные характеристики тиристоров ТЛ171-250:

Характеристики тиристоров ТЛ171-250
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 600-1200 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 250 А (100°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 393 А
Ударный ток в открытом состоянии ITSM 6.0 кА
Максимально допустимая температура перехода Tjmax 140 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 1.80/785 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.20 В
Динамическое сопротивление в открытом состоянии rT 0.70 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 35.0 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 200-1000 В/мкс
Отпирающий постоянный ток управления IGT 250 мА
Отпирающее постоянное напряжение управления UGT 3.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 125 А/мкс
Время выключения tq 160-320 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 180 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.100 ºC/Вт
Усилие зажатия Md 25-35 Нм
Масса W 0.440 кг
Рекомендуемые охладители О181, О281, ОМ105

Расшифровка маркировки тиристоров ТЛ171-250 УХЛ2:

ТЛ 171 250 12   Е2   К2   УХЛ2
ТЛ Тиристор лавинный.
171 Конструктивное исполнение, серия.
250 Средний ток в открытом состоянии IT(AV).
12 Класс по напряжению URRM / 100   (Номинальное напряжение - 1200 В).
Е2 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 К2 Е2 А2
Цифровая маркировка 4 5 6 7
Значение, В/мкс 200 320 500 1000
К2 Группа по времени выключения tq:
Буквенно-цифровая маркировка К2 М2 Р2 Т2
Цифровая маркировка - 2 - 3
Значение, мкс 320 250 200 160
УХЛ2 Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

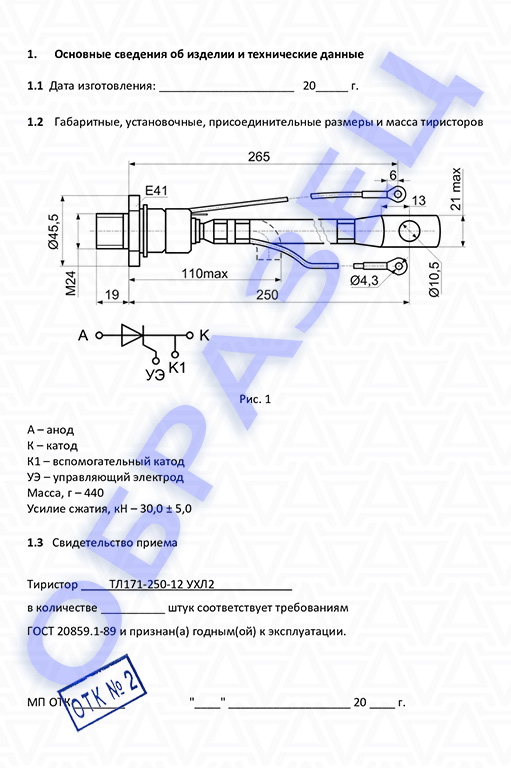

Полярность (цоколевка), размеры лавинного тиристора ТЛ171-250:

Полярность ТЛ171-250 Корпус ST7

Предельные прямые вольт-амперные характеристики при температуре перехода Тj = 25°С (1) и Тj = Тjm (2):

  • Вольт-амперные характеристики ТЛ171-250

    ТЛ171-250


Рекомендуемые охладители для тиристоров ТЛ171-250:

  • Тиристор ТЛ171-250 и охладитель О181
    Условное обозначение охладителя О181

    Охладитель О181

  • Тиристор ТЛ171-250 и охладитель О281
    Условное обозначение охладителя О281

    Охладитель О281

  • Тиристор ТЛ171-250 и охладитель ОМ105
    Условное обозначение охладителя ОМ105

    Охладитель ОМ105

Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
