Тиристор быстродействующий ТБ271-200

Напряжение UDRM/URRM 300-1400 В
Средний прямой ток IT(AV) (TС, ºC) 200А (90ºC)
Класс по напряжению URRM / 100 3 - 14
Цена по запросу
Масса 440 г
Корпус ST7

Тиристоры быстродействующие ТБ271-200 - штыревые тиристоры, регулируют и преобразовывают постоянный и переменный ток до 200 ампер частотой до 20кГц в цепях с напряжением 300В - 1400В.

Типы корпусов тиристоров: ST7. «ST» означает «stud thyristor» - штыревой тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Основание тиристора является анодом, гибкий вывод - катодом. Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.

Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Цена на тиристоры ТБ271-200 зависит от класса тиристора, года выпуска, запрашиваемого количества, условий оплаты и срока поставки.

Читать далее

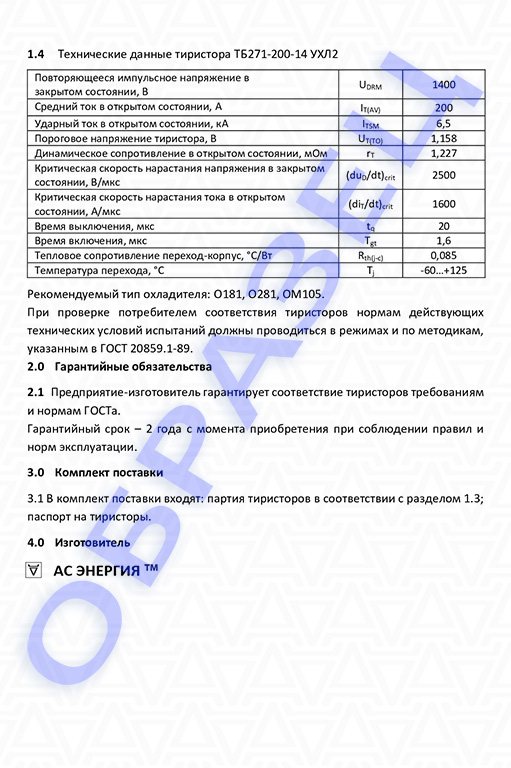

Подробные характеристики тиристоров быстродействующих ТБ271-200:

Тиристор ТБ271-200
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 300-1400 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 200 А (90°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 314 А
Ударный ток в открытом состоянии ITSM 6.0 кА
Максимально допустимая температура перехода Tjmax 125 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 2.4/628 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.20 В
Динамическое сопротивление в открытом состоянии rT 1.30 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 50 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 200-1000 В/мкс
Отпирающий постоянный ток управления IGT 300 мА
Отпирающее постоянное напряжение управления UGT 3.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 800 А/мкс
Время выключения tq 20-50 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t -
Тепловое сопротивление переход - корпус Rth(j-c) 0.08 ºC/Вт
Рекомендуемые охладители О181, О281, ОМ105

Маркировка тиристоров ТБ271-200:

ТБ 271 200 14   А2   К3   УХЛ2
ТБ Тиристор быстродействующий.
271 Конструктивное исполнение, серия.
200 Средний ток в открытом состоянии IT(AV).
14 Класс по напряжению URRM / 100   (Номинальное напряжение - 1400 В).
А2 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)crit:
Буквенно-цифровая маркировка К2 Е2 А2
Цифровая маркировка 5 6 7
Значение, В/мкс 320 500 1000
К3 Группа по времени выключения tq:
Буквенно-цифровая маркировка Н3 К3 М3 Р3
Цифровая маркировка 3 4 5 6
Значение, мкс 40 32 25 20
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

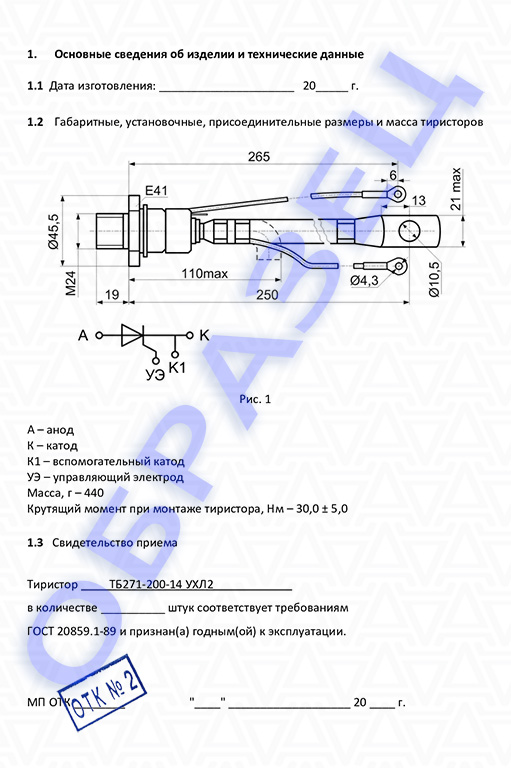

Полярность (цоколевка), размеры быстродействующего тиристора ТБ271-200:

Тиристор ТБ271-200 Размеры тиристоров ТБ271-200

Рекомендуемые охладители для тиристоров ТБ271-200:

  • Тиристор ТБ271-200 и охладитель О181
    Условное обозначение охладителя О181

    Охладитель О181

  • Тиристор ТБ271-200 и охладитель О281
    Условное обозначение охладителя О281

    Охладитель О281

  • Охладитель ОМ105
    Условное обозначение охладителя ОМ105

    Охладитель ОМ105

Более подробную информацию об охладителях смотрите в разделе "Штыревые охладители".


Пример для заказа быстродействующих тиристоров ТБ271-200: ТБ271-200-14, ТБ271-200-13, ТБ271-200-12, ТБ271-200-10, ТБ271-200-11.
