Тиристор быстродействующий ТБ261-125
Тиристоры быстродействующие ТБ261-125 (TF 261-125) - штыревые тиристоры, регулируют и преобразовывают постоянный и переменный ток до 125 ампер частотой до 10кГц в цепях с напряжением 600В - 1400В.
Типы корпусов тиристоров: ST6 (T.SA1) - резьба М20х1.5, масса – 0,240 кг. «ST» означает «stud thyristor» - штыревой тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2.
Часто запрашиваемые номиналы тиристоров: ТБИ261-100-6, ТБИ261-100-8, ТБИ261-100-10, ТБИ261-100-12, ТБИ261-100-14, TF 261-100-6, TF 261-100-8, TF 261-100-10, TF 261-100-12, TF 261-100-14.
Основание тиристора является анодом, гибкий силовой вывод - катодом. Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия Md - 20-30 Нм. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.
Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ261-125 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ261-125:
Тиристор ТБ261-125 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 600-1400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 125 А (85°C) 198 А (55°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 196 А |
Ударный ток в открытом состоянии | ITSM | 4.5 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.30/393 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.335 В |
Динамическое сопротивление в открытом состоянии | rT | 2.083 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 50 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 200-2500 В/мкс |
Отпирающий постоянный ток управления | IGT | 250 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 1000 А/мкс |
Время выключения | tq | 16-32 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 80 |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.15 ºC/Вт |
Рекомендуемые охладители | О171, О271, О371, О471, ОМ101 | |
Информационный лист |
Маркировка тиристоров ТБ261-125:
ТБ | 261 | – | 125 | – | 14 | А2 | К3 | УХЛ2 |
ТБ | – | Тиристор быстродействующий. | ||||||||||||||||||||||||
261 | – | Конструктивное исполнение, серия. | ||||||||||||||||||||||||
125 | – | Средний ток в открытом состоянии IT(AV). | ||||||||||||||||||||||||
14 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1400 В). | ||||||||||||||||||||||||
А2 | – | Группа по критической скорости нарастания напряжения в закрытом состоянии (dUD/dt)crit:
|
||||||||||||||||||||||||
К3 | – | Группа по времени выключения tq:
|
||||||||||||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | ||||||||||||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения.
Пример для заказа быстродействующих тиристоров ТБ261-125: ТБ261-125-14-А2К3-УХЛ2, ТБ261-125-10-641-УХЛ2.
Полярность (цоколевка), размеры быстродействующего тиристора ТБ261-125:

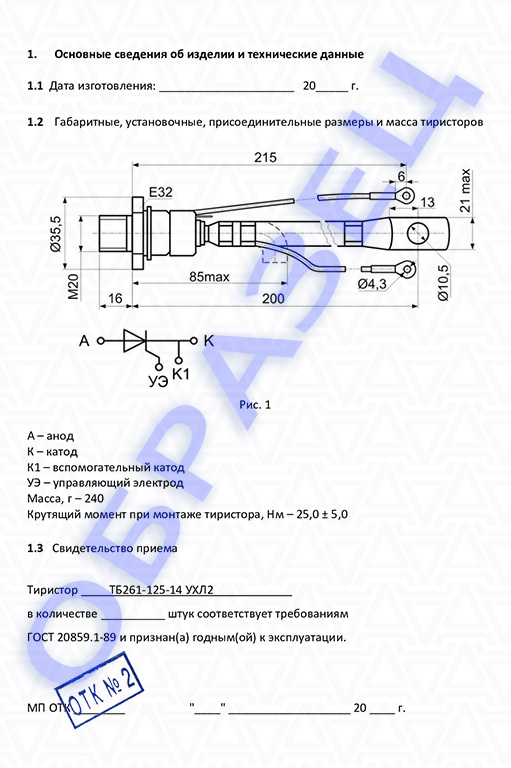

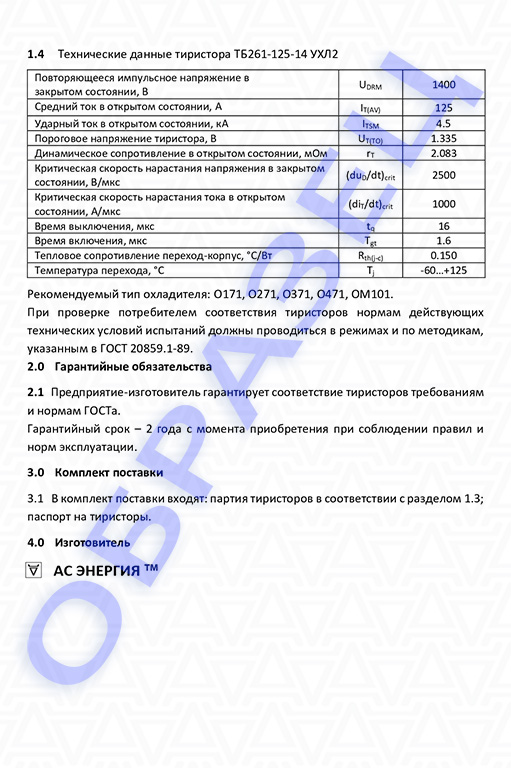

Паспорт тиристор ТБ261-125:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБ261-125:
Скачать PDF на тиристоры ТБ261-125
Рекомендуемые охладители для тиристоров ТБ261-125:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители" и "Охладители водяные".
Фото быстродействующих тиристоров ТБ261-125:
