Тиристор быстродействующий ТБ251-80
Тиристоры быстродействующие ТБ251-80 (TF 251-80) - штыревые тиристоры, регулируют и преобразовывают постоянный и переменный ток до 80 ампер частотой до 10кГц в цепях с напряжением 500В - 1400В.
Типы корпусов тиристоров: ST5 (резьба М12х1.5), масса – 150 г. «ST» означает «stud thyristor» - штыревой тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.
Часто запрашиваемые номиналы тиристоров: ТБИ251-80-5, ТБИ251-80-6, ТБИ251-80-8, ТБИ251-80-10, ТБИ251-80-12, ТБИ251-80-14, TF 251-80-5, TF 251-80-6, TF 251-80-8, TF 251-80-10, TF 251-80-12, TF 251-80-14.
Основание тиристора является анодом, гибкий вывод - катодом. Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия Md - 10-20 Нм. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.
Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.
Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.
При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.
Окончательная цена на тиристоры ТБ251-80 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.
Подробные характеристики тиристоров быстродействующих ТБ251-80:
Тиристор ТБ251-80 | ||
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение | UDRM/URRM | 500-1400 В |
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) | IT(AV)/(TC) | 80 А (90°C) |
Максимально допустимый действующий ток в открытом состоянии | ITRMS | 126 А |
Ударный ток в открытом состоянии | ITSM | 1.6 кА |
Максимально допустимая температура перехода | Tjmax | 125 ºC |
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии | UTM/ITM | 2.2/251 В/А |
Пороговое напряжение тиристора в открытом состоянии | UT(TO) | 1.45 В |
Динамическое сопротивление в открытом состоянии | rT | 3.0 мОм |
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток | IDRM/IRRM | 20 мА |
Критическая скорость нарастания напряжения в закрытом состоянии | (dUD/dt)cr | 500-1000 В/мкс |
Отпирающий постоянный ток управления | IGT | 200 мА |
Отпирающее постоянное напряжение управления | UGT | 2.5 В |
Критическая скорость нарастания тока в открытом состоянии | (diT/dt)cr | 400; 1000 А/мкс |
Время выключения | tq | 20-25 мкс |
Время включения | tgt | 3.2 мкс |
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания | i2·t | 12.8 кА2·c |
Тепловое сопротивление переход - корпус | Rth(j-c) | 0.210 ºC/Вт |
Рекомендуемые охладители | О151 | |
Информационный лист |
Маркировка тиристоров ТБ251-80:
ТБ | 251 | – | 80 | – | 14 | А2 | М3 | К4 | УХЛ2 |
ТБ | – | Тиристор быстродействующий. | |||||||||||||||
251 | – | Конструктивное исполнение, серия. | |||||||||||||||
80 | – | Средний ток в открытом состоянии IT(AV). | |||||||||||||||
14 | – | Класс по напряжению URRM / 100 (Номинальное напряжение - 1400 В). | |||||||||||||||
А2 | – | Группа по критической скорости нарастания напряжения в закрытом состоянии (dUD/dt)crit:
|
|||||||||||||||
М3 | – | Группа по времени выключения tq:
|
|||||||||||||||
К4 | – | Группа по времени включения tgt:
|
|||||||||||||||
УХЛ2 | – | Климатическое исполнение: УХЛ2 - для умеренного и холодного климата. | |||||||||||||||
Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) |
Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения и группу по времени выключения.
Пример для заказа быстродействующих тиристоров ТБ251-80: ТБ251-80-14-А2К3-УХЛ2, ТБ251-80-12-741-УХЛ2.
Полярность (цоколевка), размеры быстродействующего тиристора ТБ251-80:

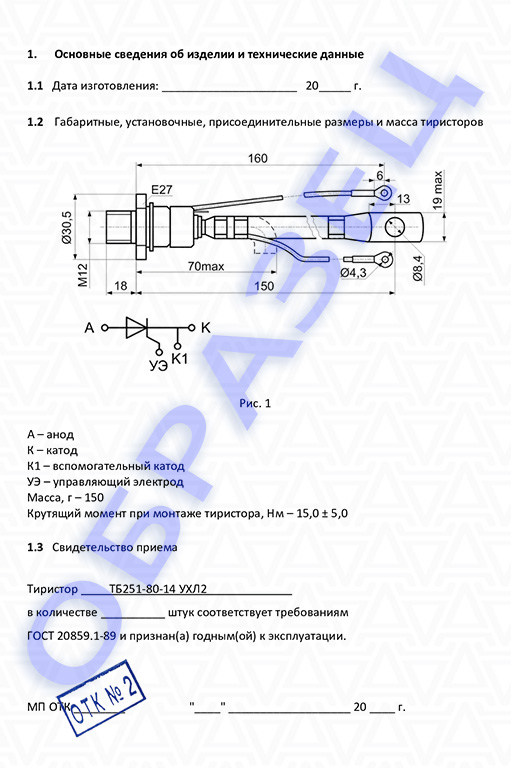

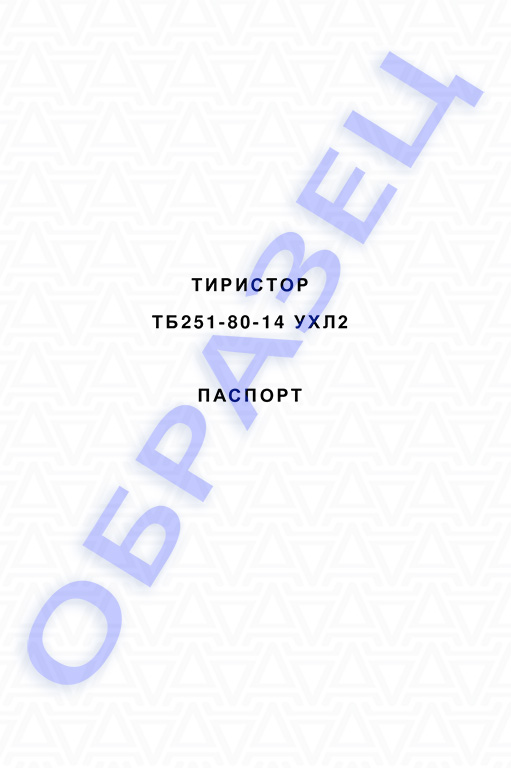

Паспорт тиристор ТБ251-80:
При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.
Документация (даташит) на тиристоры быстродействующие ТБ251-80:
Скачать PDF на тиристоры ТБ251-80
Рекомендуемые охладители для тиристоров ТБ251-80:
Подробную информацию об охладителях смотрите в разделе "Штыревые охладители".
