Тиристор быстродействующий ТБ333-400

Напряжение UDRM/URRM 1400-2400 В
Средний прямой ток IT(AV) (TС, ºC) 371А (85°C)
544А (55°C)
Класс по напряжению URRM / 100 14 - 24
Цена 1134,94 грн.
+
Добавить
Масса, не более 180 г
Корпус T.B3

Тиристоры быстродействующие ТБ333-400 (TF 333-400) - таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 400 ампер частотой до 10кГц в цепях с напряжением 1400В - 2400В.

Полярность тиристора определяется по значку на корпусе. Тип корпуса таблеточного тиристора - T.B3. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Часто запрашиваемые номиналы тиристоров: ТБ333-400-14, ТБ333-400-16, ТБ333-400-18, ТБ333-400-20, ТБ333-400-22, ТБ333-400-24, TF 333-400-14, TF 333-400-16, TF 333-400-18, TF 333-400-20, TF 333-400-22, TF 333-400-24.

Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже. Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Читать далее

При поставке тиристоров при необходимости предоставляем паспорт качества и сертификат соответствия.

Окончательная цена на тиристоры ТБ333-400 зависит от класса, количества, сроков поставки, производителя, страны происхождения и формы оплаты.


Подробные характеристики тиристоров быстродействующих ТБ333-400:

Тиристор ТБ333-400
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 1400-2400 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 371А (85°C)
544А (55°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 628 А
Ударный ток в открытом состоянии ITSM 6.6 кА
Максимально допустимая температура перехода Tjmax 125 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 2.20/1256 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.248 В
Динамическое сопротивление в открытом состоянии rT 0.992 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 50 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 200-2500 В/мкс
Отпирающий постоянный ток управления IGT 300 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 1600 А/мкс
Время выключения tq 50-63 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 200 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.050 ºC/Вт
Рекомендуемые охладители О143, О243, О343, ОМ103, ОМ104
Информационный лист PDF PDF

Маркировка тиристоров ТБ333-400:

ТБ 333 400 24   А2 Е3 Т4   УХЛ2
ТБ Тиристор Быстродействующий.
333 Конструктивное исполнение, серия.
400 Средний ток в открытом состоянии IT(AV).
24 Класс по напряжению URRM / 100   (Номинальное напряжение - 2400 В).
А2 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 К2 Е2 А2
Цифровая маркировка 4 5 6 7
Значение, В/мкс 200 320 500 1000
Е3 Группа по времени выключения tq:
Буквенно-цифровая маркировка Е3 С3
Цифровая маркировка 2 1
Значение, мкс 50.0 63.0
Т4 Группа по времени включения tgt:
Буквенно-цифровая маркировка Т4 Р4 М4 К4
Цифровая маркировка 5 4 3 2
Значение, мкс 1.6 2.0 2.5 3.2
УХЛ2 Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

Полная информация: Обозначениe групп динамических параметров (согласно ГОСТ20859.1-89) Обозначениe групп динамических параметров

Для оформления заказа на тиристоры ТБ необходимо указывать класс, группу по критической скорости нарастания напряжения, группу по времени выключения и группу по времени включения.

Полярность (цоколевка), размеры тиристора ТБ333-400:

Тиристор ТБ333-400 Корпус T.B3

Паспорт тиристор ТБ333-400:

При необходимости при поставке предоставляем паспорт качества и сертификат соответствия.

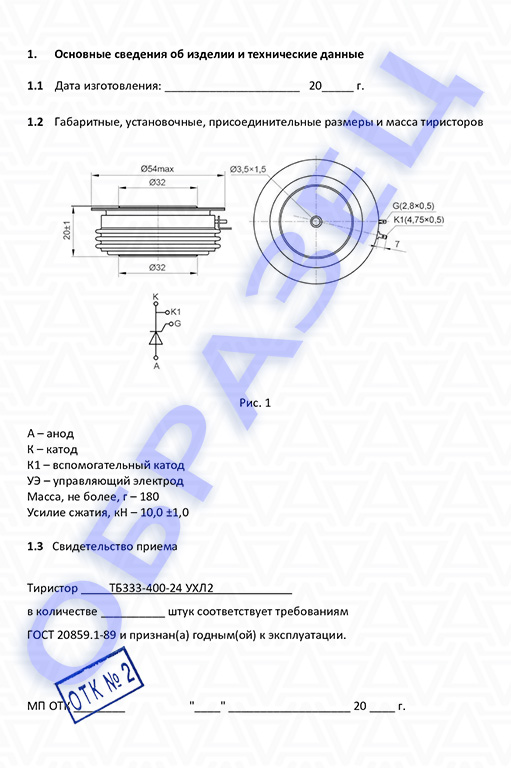

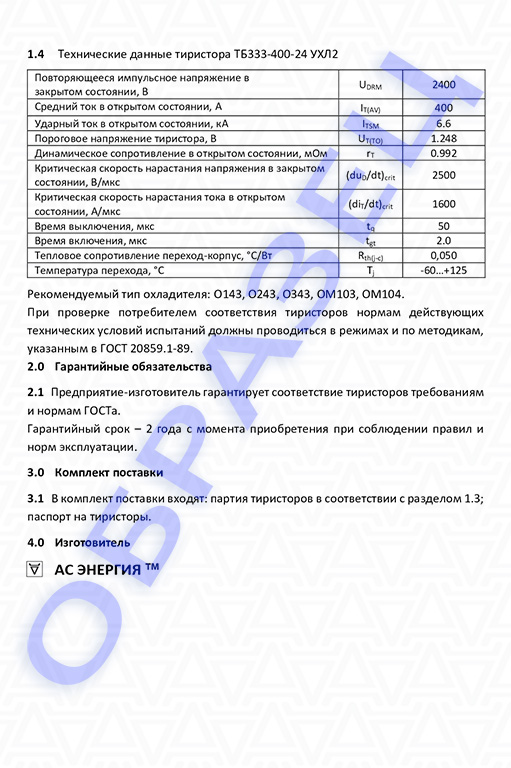

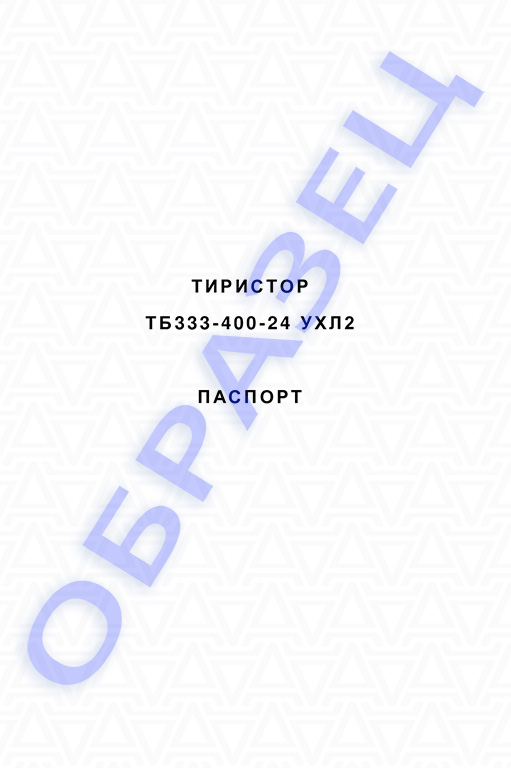

  • Паспорт на тиристоры серии ТБ333-400
  • Паспорт на тиристоры серии ТБ333-400
  • Паспорт на тиристоры серии ТБ333-400

Документация (даташит) на тиристоры быстродействующие ТБ333-400:

PDFСкачать PDF на тиристоры ТБ333-400


Рекомендуемые охладители для тиристоров ТБ333-400:

  • Тиристор ТБ333-400 и охладитель О143
    Условное обозначение охладителя О143

    ТБ333-400 + О143

  • Тиристор ТБ333-400 и охладитель О243
    Условное обозначение охладителя О243

    О243

  • Охладитель О343
    Условное обозначение охладителя О343

    О343

  • Тиристор ТБ333-400 и охладитель ОМ103
    Условное обозначение охладителя ОМ103

    ОМ103

  • Тиристор ТБ333-400 и охладитель ОМ104
    Условное обозначение охладителя ОМ104

    ОМ104

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".


Фото силовых тиристоров ТБ333-400:

  • Фото тиристоров ТБ333-400

    ТБ333-400

  • Фото тиристоров ТБ333-400

    ТБ333-400

  • Фото тиристоров ТБ333-400

    ТБ333-400

  • Фото тиристоров ТБ333-400

    ТБ333-400

  • Фото тиристоров ТБ333-400

    ТБ333-400

  • Фото тиристоров ТБ333-400

    ТБ333-400

  • Фото тиристоров ТБ333-400

    ТБ333-400

  • Фото тиристоров ТБ333-400

    ТБ333-400


Пример для заказа быстродействующих тиристоров ТБ333-400: ТБ333-400-24, ТБ333-400-23, ТБ333-400-22, ТБ333-400-21, ТБ333-400-20.

Alexey 30.09.2019 в 16:10
-1
Какое сопротивление должно быть между катодом и анодом у т123-320? заранее благодарен
Максим 01.10.2019 в 12:32
6
Такого понятия, что у тиристора должна быть какая-то конкретная величина сопротивления или минимальное сопротивление, не существует. Сопротивление перехода катод-анод в закрытом состоянии у каждого тиристора своё, разное. Также, в том числе проверка разными приборами, устройствами при разном приложенном напряжении покажет разные значения сопротивления. Если вопрос касается проверки на класс, то всё равно здесь это условная проверка, и она не позволяет точно сопоставить сопротивление тиристора и класс. Так что, ответ простой – чем больше, тем лучше.
bogdan12bot 16.11.2020 в 21:03
0
Здравствуйте. Подскажите, можно заменить Т122-32-6 на Т122-32-12. Зарание спасибо.
17.11.2020 в 09:24
1
Добрый день. У Вас будет значительный запас по напряжению.
Михаил 04.04.2020 в 10:29
2
Проверяется мегаомметром на 500 вольт в оба направления. Свыше 5 МОм - ставьте спокойно. До 1 МОм Пойдёт почти везде, за исключением быстродействующих цепей, до 0,5 МОм надо смотреть, на крйняк выбирать(но это мусор), менее 0,5 МОм - в помойку.
Николай Гайворонский 19.02.2022 в 16:42
-1
Все верно указал уважемый Михаил, но есть маленькое дополнение, надо также проверять сопротивление между Катодом и Управляющем Электродом, чем меньше сопротивление, тем самым симистор не пригоден в схемах плавного управления. Норма сопротивления у каждого изделия своя, но обычно для ТС160-ТС161, это 90-100 ом, чем ниже тем хуже.
Алексей 01.10.2019 в 14:08
12
Здравствуйте. Подскажите пожалуйста возможно ли использование данного тиристора взамен КУ202Н (используется в 6 канальной цветомузыки, после замены ламп накаливанияна примерные светодиодные, не все тиристора стали работать), прошу прощение за беспокойство и заранее благодарю за ответ и помощь.
Максим 01.10.2019 в 14:27
11
Принципиально тиристор КУ202Н можно заменить на Т112-10. Средний прямой ток в открытом состоянии в обеих тиристоров - 10А. Но как он будет работать в Вашей схеме, мы сказать не можем.
Айдар 08.12.2019 в 11:13
11
А на зарядник ресурс-1 можно заменить т112 10 вместо ку 202 н?
09.12.2019 в 10:31
2
По подбору продукции не консультируем. Подробная техническая информация о продукции представлена на сайте.
константин 06.10.2019 в 21:56
6
можно ли заменить маломощный семистор ВТ-137- 600Е на мощный, без доработки схемы?
Максим 07.10.2019 в 09:53
14
Принципиально заменить на мощный тиристор можно. Но вопрос относится к сфере схемотехники и проектирования, поэтому рекомендуем обратиться к специалисту в этой области.
Валерий 07.10.2019 в 12:22
7
Есть тиристоры Т143-800-12 в корпусе РТ41?
Александр 23.10.2019 в 00:13
3
В корпусе PT41 бывают только тиристоры Т143-1000
Вадим 25.10.2019 в 08:14
4
Нужен аналог импортного тиристора КР1500-33, предлагают аналог Т253-1500-18. Подскажите подойдет и сможете такой поставить?
Максим 25.10.2019 в 14:33
2
Необходимо сравнивать основные параметры тиристоров. Мы не занимаемся подбором. Подробная техническая информация о тиристорах представлена на сайте.
жек 01.11.2019 в 00:16
7
На зарядно-пусковом-сварочном аппарате УЗПС-М-125/40-21/12-24 У 3 вышли из строя два тиристора марки т 123- 320 10- 73 ухл.
Скажите пожалуйста какие аналоги лучше поставить вместо них ? спасибо
Максим 04.11.2019 в 10:53
6
Рекомендуется устанавливать аналогичные серии Т123-320. Вы указали 10 класс, заменять можно на тиристор не ниже 10-го класса (например, Т123-320-10, Т123-320-14). 73 - это параметры скорости нарастания и группа по времени выключения. Рекомендуется заменять на тиристор с такими же показателями.
НИКОЛАЙ 05.11.2019 в 10:51
15
МОЖНО ЛИ ТС160-161 ИСПОЛЬЗОВАТЬ КАК ДИОДНЫЙ МОСТ? СПАСИБО!
Максим 06.11.2019 в 11:00
4
Это разные по своей сути и устройству полупроводниковые приборы.
Максим 20.09.2021 в 10:43
1
По сути, тиристоры можно использовать в качестве диодов, а так же в качестве мостов, использовав 4 тиристора. Более того, появится возможность силовой коммутации, использовав слаботочный управляющий электрод (УЭ). Но надо иметь ввиду, что тиристоры с индексом ТС - тиристоры симметричные (симисторы), то есть открываются в обоих направлениях. Чтобы превратить их в диоды, нужно в цепь Анод-УЭ поставить слаботочные диоды, тогда симисторы будут открываться в одном направлении согласно полярности слаботочного диода. Несимметричные (обычные) тиристоры, которые уже по сути это управляемый диод, можно превратить в диод просто соединив УЭ с Анодом, но всё же лучше через резистор порядка 50-100 Ом мощностью не менее 0,5 Вт
Андрей 21.11.2019 в 11:07
5
Где можно посмотреть зависимость допустимого длительного среднего тока тиристора Т143-800 от температуры?
04.12.2019 в 16:13
2
Добрый день. Располагаем параметрами температуры при максимально допустимом среднем токе в открытом состоянии. При двустороннем охлаждении, максимально допустимый средний ток в открытом состоянии (температура корпуса) – 815 А (85ºC), 1000 А (70ºC). Если этого не достаточно можем сбросить datasheet.
