Тиристор быстродействующий ТБ143-400

Напряжение UDRM/URRM 1400-2200 В
Средний прямой ток IT(AV) (TС, ºC) 400А (85ºC)
Класс по напряжению URRM / 100 14 - 22
Цена $13,61
Масса 240 г
Корпус PT42

Тиристоры быстродействующие ТБ143-400 - таблеточные тиристоры, регулируют и преобразовывают постоянный и переменный ток до 400 ампер частотой до 20кГц в цепях с напряжением 1400В - 2200В.

Полярность тиристора определяется по значку на корпусе. Тип корпуса тиристора - PT42. «PT» означает «pill thyristor» - таблеточный тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже. Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Цена на тиристоры ТБ143-400 зависит от класса тиристора, года выпуска, запрашиваемого количества, условий оплаты и срока поставки.

Читать далее

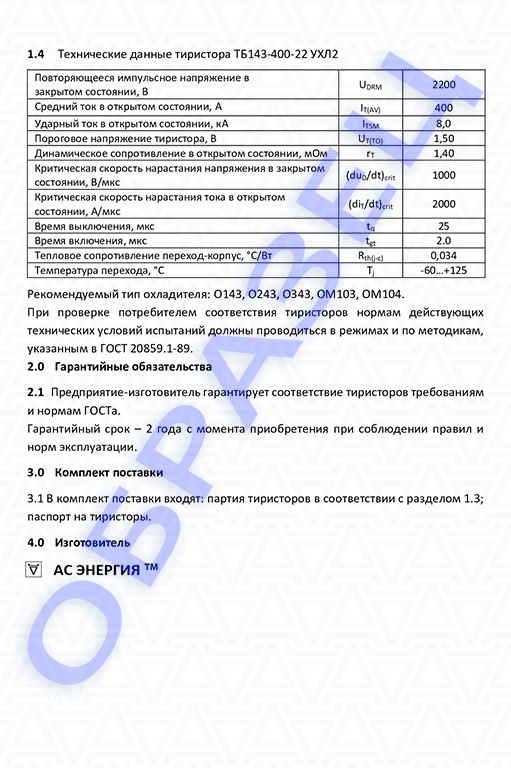

Подробные характеристики тиристоров быстродействующих ТБ143-400:

Тиристор ТБ143-400
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 1400-2200 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 400 (97°C)
515 (85°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 628 А
Ударный ток в открытом состоянии ITSM 9.0 кА
Максимально допустимая температура перехода Tjmax 125 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 2.15/1256 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.20 В
Динамическое сопротивление в открытом состоянии rT 0.95 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 100 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 1000 В/мкс
Отпирающий постоянный ток управления IGT 200 мА
Отпирающее постоянное напряжение управления UGT 2.0 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 400 А/мкс
Время выключения tq 25 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 405 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.0340 ºC/Вт
Рекомендуемые охладители О143, О243, ОМ103, ОМ104

Маркировка тиристоров ТБ143-400:

ТБ 143 400 22   А2   К3   УХЛ2
ТБ Тиристор быстродействующий.
143 Конструктивное исполнение, серия.
400 Средний ток в открытом состоянии IT(AV).
22 Класс по напряжению URRM / 100   (Номинальное напряжение - 2200 В).
А2 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)crit:
Буквенно-цифровая маркировка К2 Е2 А2
Цифровая маркировка 5 6 7
Значение, В/мкс 320 500 1000
К3 Группа по времени выключения tq:
Буквенно-цифровая маркировка Н3 К3 М3 Р3
Цифровая маркировка 3 4 5 6
Значение, мкс 40 32 25 20
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

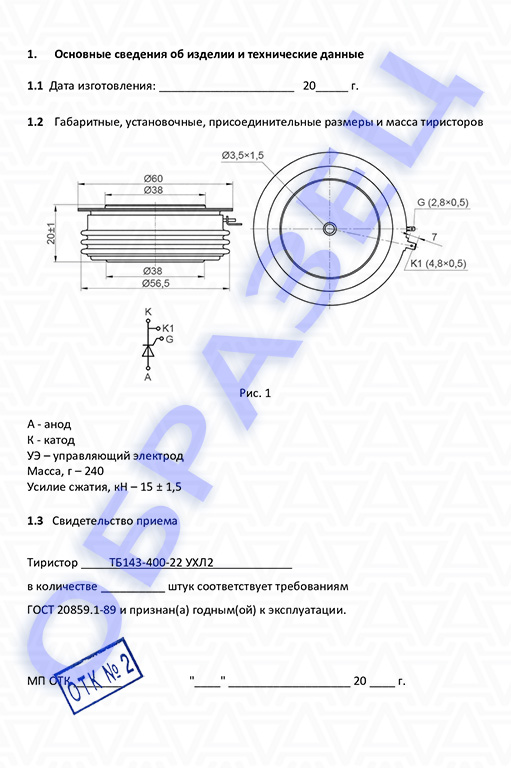

Полярность (цоколевка), размеры тиристора ТБ143-400:

Тиристор ТБ143-400 Корпус PT42

Рекомендуемые охладители для тиристоров ТБ143-400:

  • Тиристор ТБ143-400 и охладитель О143
    Условное обозначение охладителя О143

    ТБ143-400 + О143

  • Тиристор ТБ143-400 и охладитель О243
    Условное обозначение охладителя О243

    О243

  • Тиристор ТБ143-400 и охладитель ОМ103
    Условное обозначение охладителя ОМ103

    ОМ103

  • Тиристор ТБ143-400 и охладитель ОМ104
    Условное обозначение охладителя ОМ104

    ОМ104

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".


Пример для заказа быстродействующих тиристоров ТБ143-400: ТБ143-400-22, ТБ143-400-21, ТБ143-400-20, ТБ143-400-18, ТБ143-400-16.
