Тиристор силовой Т353-1000

Напряжение UDRM/URRM 2000-3200 В
Средний прямой ток IT(AV) (TС, ºC) 1000А (85ºC)
1240А (70ºC)
Класс по напряжению URRM / 100 20 – 32
Цена Т353-1000 $86,88
+
Добавить
Масса 500 г
Корпус PT53

Тиристоры Т353-1000 – силовые низкочастотные тиристоры таблеточной конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1240 ампер частотой до 500 Гц в цепях с напряжением 2000 В – 3200 В. Тип корпуса тиристоров Т353-1000 – PT53: диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26 мм, масса – 0,500 кг.

Номиналы тиристоров (в зависимости от класса): Т353-1000-20, Т353-1000-22, Т353-1000-24, Т353-1000-26, Т353-1000-28, Т353-1000-30, Т353-1000-32.

Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на тиристоры Т353-1000 зависит от класса, количества, сроков поставки и формы оплаты.

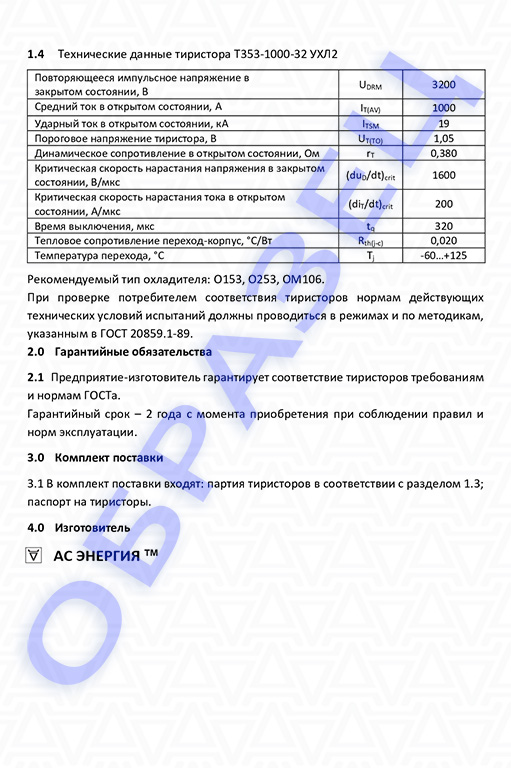

Подробные характеристики тиристоров Т353-1000:

Характеристики тиристоров Т353-1000
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 2000-3200 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 1000 А (85ºC)
1240 А (70ºC)
Максимально допустимый действующий ток в открытом состоянии ITRMS 1940 А
Ударный ток в открытом состоянии ITSM 19.0 кА
Максимально допустимая температура перехода Tjmax 125ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 2.00/3140 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.05 В
Динамическое сопротивление в открытом состоянии rT 0.380 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 70 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 500-1600 В/мкс
Отпирающий постоянный ток управления IGT 320 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 200 А/мкс
Время выключения tq 320 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 1800 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.020 ºC/Вт
Усилие сжатия Fm 22 кН
Масса W 0.500 кг
Рекомендуемые охладители О153, О253

Расшифровка маркировки тиристоров Т353-1000-28 Т1 Н2 УХЛ2:

Т 353 1000 28   Т1   Н2   УХЛ2
Т Тиристор низкочастотный.
353 Конструктивное исполнение, серия.
1000 Средний ток в открытом состоянии IT(AV).
28 Класс по напряжению URRM / 100   (Номинальное напряжение - 2800 В).
Т1 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Е2 А2 Т1 Р1 М1
Цифровая маркировка 6 7 8 - 9
Значение, В/мкс 500 1000 1600 2000 2500
Н2 Группа по времени выключения tq:
Буквенно-цифровая маркировка Н2 К2
Цифровая маркировка - -
Значение, мкс 400 320
УХЛ2 Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

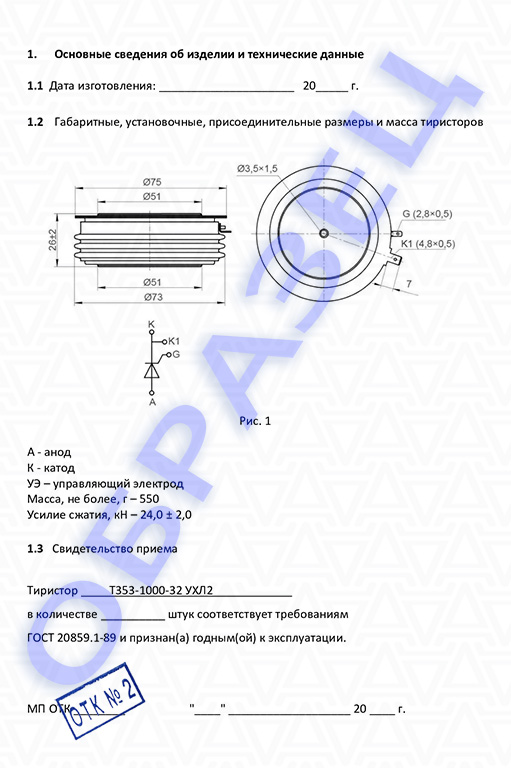

Полярность (цоколевка), размеры тиристора Т353-1000:

Полярность Т353-1000 Корпус PT53-1

Предельные прямые вольт-амперные характеристики при температуре перехода Тj = 25°С (1) и Тj = Тjm (2):

  • Вольт-амперные характеристики Т353-1000

    Т353-1000


Рекомендуемые охладители для тиристоров Т353-1000:

  • Охладитель О153 и тиристор Т353
    Условное обозначение охладителя О153

    Т353 + О153

  • Охладитель О253
    Условное обозначение охладителя О253

    Охладитель О253

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".

Пример для заказа тиристоров: Т353-1000-28 УХЛ2, Т353-1000-30 УХЛ2, Т353-1000-32 УХЛ2.
