Тиристор силовой Т253-800

Напряжение UDRM/URRM 2000-2400 В
Средний прямой ток IT(AV) (TС, ºC) 910А (85ºC)
1130А (70ºC)
Класс по напряжению URRM / 100 20 – 24
Цена Т253-800 $61,97
+
Добавить
Масса 500 г
Корпус PT53

Тиристоры Т253-800 – силовые низкочастотные тиристоры штыревой конструкции общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 1130 ампер частотой до 500 Гц в цепях с напряжением 2000 В – 2400 В. Тип корпуса тиристоров Т253-800 – PT53: диаметр контактной поверхности – Ø51 мм, габаритные размеры – Ø75х26 мм, масса – 0,500 кг.

Часто запрашиваемые номиналы тиристоров: Т253-800-20, Т253-800-22, Т253-800-24.

Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на тиристоры Т253-800 зависит от класса, количества, сроков поставки и формы оплаты.


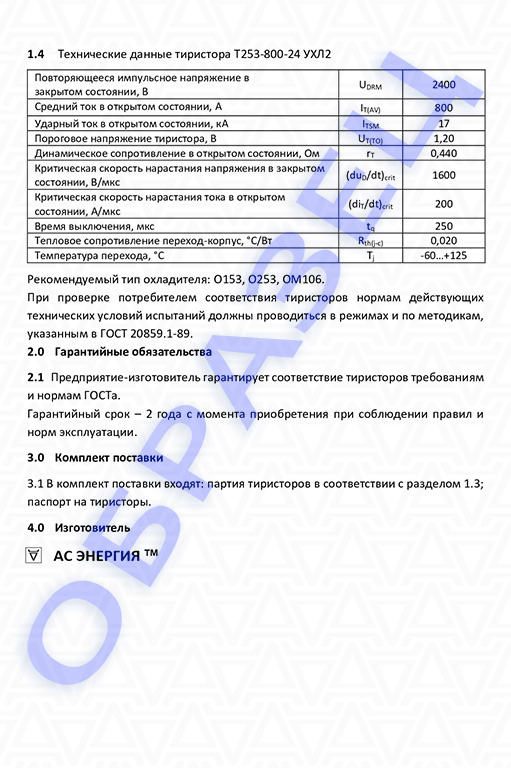

Подробные характеристики тиристоров Т253-800:

Характеристики тиристоров Т253-800
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 2000-2400 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 910 А (85ºC)
1130 А (70ºC)
Максимально допустимый действующий ток в открытом состоянии ITRMS 1770 А
Ударный ток в открытом состоянии ITSM 17.0 кА
Максимально допустимая температура перехода Tjmax 125ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 2.10/2500 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.20 В
Динамическое сопротивление в открытом состоянии rT 0.440 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 70 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 200-1600 В/мкс
Отпирающий постоянный ток управления IGT 300 мА
Отпирающее постоянное напряжение управления UGT 3.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 200 А/мкс
Время выключения tq 250 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 1440 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.020 ºC/Вт
Усилие сжатия Fm 22 кН
Масса W 0.500 кг
Рекомендуемые охладители О153, О253

Расшифровка маркировки тиристоров Т253-800-22-72 УХЛ2:

Т 253 800 22   7   2   УХЛ2
Т Тиристор низкочастотный.
253 Конструктивное исполнение, серия.
800 Средний ток в открытом состоянии IT(AV).
22 Класс по напряжению URRM / 100   (Номинальное напряжение - 2200 В).
7 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 К2 Е2 А2 Т1
Цифровая маркировка 4 5 6 7 8
Значение, В/мкс 200 320 500 1000 1600
2 Группа по времени выключения tq:
Буквенно-цифровая маркировка М2 Т2
Цифровая маркировка 2 3
Значение, мкс 250 160
УХЛ2 Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

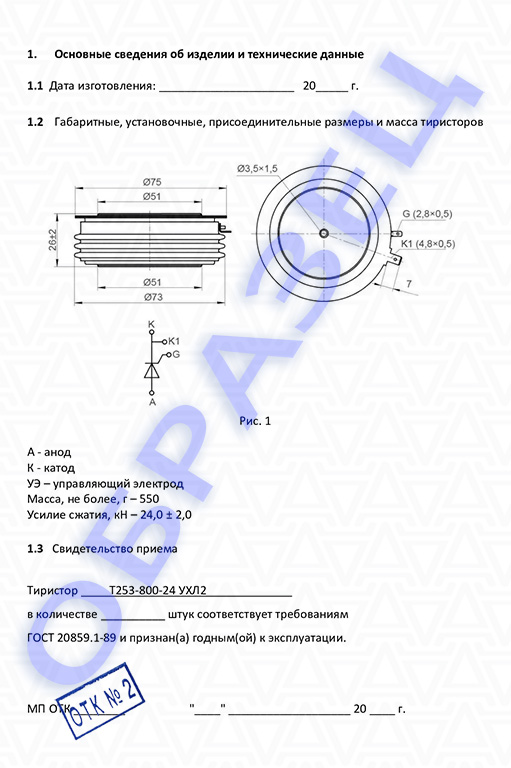

Полярность (цоколевка), размеры тиристора Т253-800:

Полярность Т253-800 Корпус PT53

Предельные прямые вольт-амперные характеристики при температуре перехода Тj = 25°С (1) и Тj = Тjm (2):

  • Вольт-амперные характеристики Т253-800

    Т253-800


Рекомендуемые охладители для тиристоров Т253-800:

  • Охладитель О153 и тиристор Т253
    Условное обозначение охладителя О153

    Т253 + О153

  • Охладитель О253
    Условное обозначение охладителя О253

    Охладитель О253

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители".
