Тиристор Т233-400

Напряжение UDRM/URRM 600-2000 В
Средний прямой ток IT(AV) (TС, ºC) 480А (85ºC)
590А (70ºC)
Класс по напряжению URRM / 100 6 - 20
Цена $30,53
Масса 180 г
Корпус PT32

Тиристоры Т233-400 - таблеточные тиристоры общего назначения, регулируют и преобразовывают постоянный и переменный ток до 590 ампер частотой до 500Гц в цепях с напряжением 600В - 2000В.

Полярность тиристора определяется по значку на корпусе. Тип корпуса тиристора: PT32. «PT» означает «pill thyristor» - таблеточный тиристор. Тиристоры могут изготавливаться для эксплуатации в умеренном, холодном и тропическом климате.

Тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы электрические потери были минимальными, а отвод тепла максимальным, при сборке следует обеспечивать необходимый закручивающий момент, так называемое усилие зажатия. Соответствие достигнутого усилия зажатия требуемому определяется величиной прогиба траверсы. Для лучшего отвода тепла тиристора при сборке используют теплопроводящую пасту КПТ-8, что не является обязательным условием монтажа.

Подробные характеристики, расшифровка маркировки, полярность, размеры и рекомендуемые охладители к тиристорам указаны ниже.

Наша компания гарантирует качество и работу тиристоров в течение 2 лет с момента их приобретения. Это подкрепляется необходимыми документами по качеству.

Цена на тиристоры Т233-400 зависит от класса тиристора, года выпуска, запрашиваемого количества, условий оплаты и срока поставки.

Читать далее

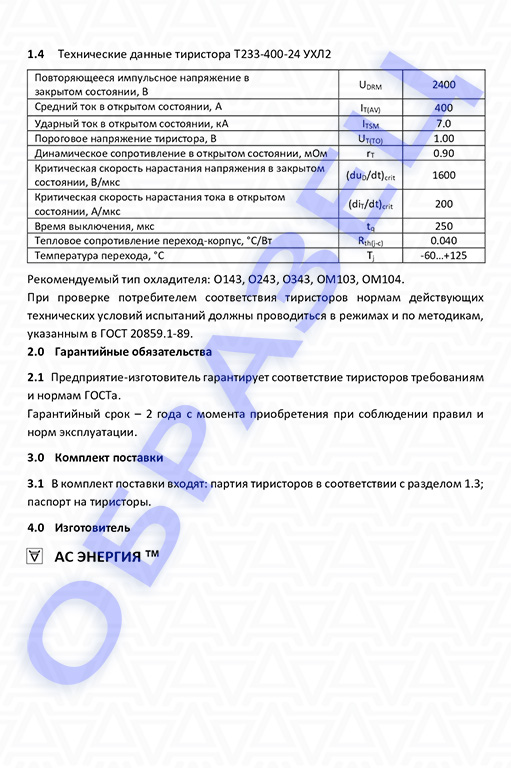

Подробные характеристики тиристоров Т233-400:

Тиристоры Т233-400
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 600-2000 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 480 А (85°C)
590 А (70°C)
Максимально допустимый действующий ток в открытом состоянии ITRMS 920 А
Ударный ток в открытом состоянии ITSM 7.0 кА
Максимально допустимая температура перехода Tjmax 125 ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 2.00/1254 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.00 В
Динамическое сопротивление в открытом состоянии rT 0.9 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 30 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 500-1600 В/мкс
Отпирающий постоянный ток управления IGT 250 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 200 А/мкс
Время выключения tq 250 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 245 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.04 ºC/Вт
Рекомендуемые охладители О143, ОМ103, ОМ104

Маркировка тиристоров Т233-400:

Т 233 400 16   4   3   УХЛ2
Т Тиристор низкочастотный.
233 Конструктивное исполнение, серия.
400 Средний ток в открытом состоянии IT(AV).
16 Класс по напряжению URRM / 100   (Номинальное напряжение - 1600 В).
4 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 K2 E2 A2 T1
Цифровая маркировка 4 5 6 7 8
Значение, В/мкс 200 320 500 1000 1600
3 Группа по времени выключения tq:
Буквенно-цифровая маркировка M2 Т2
Цифровая маркировка 2 3
Значение, мкс 250 160

* - Только для приборов на токи менее 100А

УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

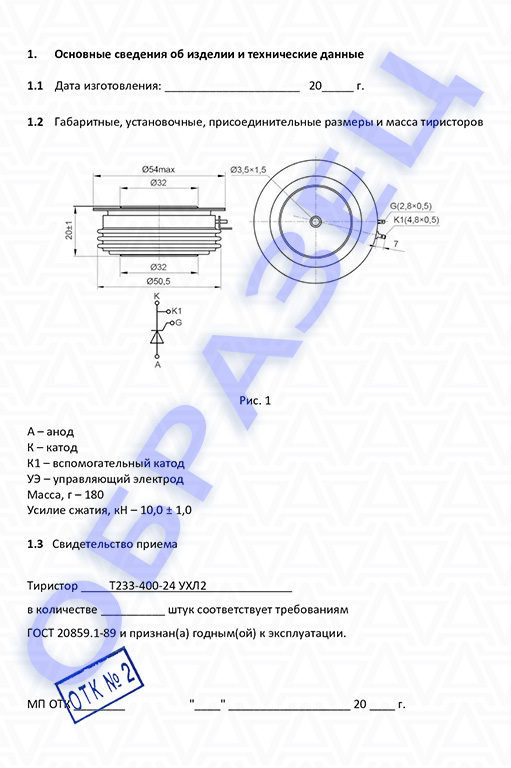

Полярность (цоколевка), размеры тиристора Т233-400:

  • Тиристоры Т233

    Полярность Т233-400

  • Корпус PT32

    Размеры тиристора Т233-400

  • Вольт-амперные характеристики Т233-400

    Т233-400


Рекомендуемые охладители для тиристоров Т233-400:

  • Тиристор Т233 и охладитель О143
    Условное обозначение охладителя О143

    Т233-400 + О143

  • Тиристор Т233-400 и охладитель ОМ103
    Условное обозначение охладителя ОМ103

    ОМ103

  • Тиристор Т233 и охладитель ОМ104
    Условное обозначение охладителя ОМ104

    ОМ104

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".


Фото силовых тиристоров Т233-400:

  • Фото тиристоров Т233-400-16

    Т233-400-16

  • Фото тиристоров Т233-400-18

    Т233-400-18


Пример для заказа тиристоров: Т233-400-16, Т233-400-18, Т233-400-14.
