Тиристор силовой Т133-400

Напряжение UDRM/URRM 400-1800 В
Средний прямой ток IT(AV) (TС, ºC) 470А (85ºC)
590А (70ºC)
Класс по напряжению URRM / 100 4 – 18
Цена Т133-400 $28,53
+
Добавить
Масса 180 г
Корпус PT32

Тиристоры Т133-400 – силовые низкочастотные таблеточные тиристоры общего назначения. Преобразовывают и регулируют постоянный и переменный ток до 590 ампер частотой до 500 Гц в цепях с напряжением 400 В – 1800 В. Тип корпуса тиристоров Т133-400 – PT32: диаметр контактной поверхности – Ø32 мм, габаритные размеры – Ø54х20 мм, масса – 0,180 кг.

Часто запрашиваемые номиналы тиристоров: Т133-400-10, Т133-400-12, Т133-400-14, Т133-400-16, Т133-400-18.

Тиристоры изготавливаются для эксплуатации в умеренном, холодном (УХЛ) или тропическом (Т) климате; категория размещения – 2. Полярность (цоколевка) тиристоров определяется по значку на корпусе. Применяются в схемах питания различных силовых установок, в полупроводниковых преобразователях электроэнергии.

Для отвода тепла тиристоры собирают с охладителями при помощи резьбового соединения. Чтобы обеспечить надежный тепловой и электрический контакт тиристора с охладителем, при сборке необходимо соблюдать усилие сжатия Fm. Соответствие усилия сжатия определяется величиной прогиба траверсы. Также для лучшего отвода тепла при сборке может использоваться теплопроводящая паста КПТ-8.

Цена, подробные характеристики, расшифровка маркировки, полярность, размеры, применяемые охладители указаны ниже. Гарантия работы поставляемых нашей компанией тиристоров составляет 2 года с момента их приобретения, что подкрепляется соответствующими документами по качеству.

Читать далее

Окончательная цена на тиристоры Т133-400 зависит от класса, количества, сроков поставки и формы оплаты.

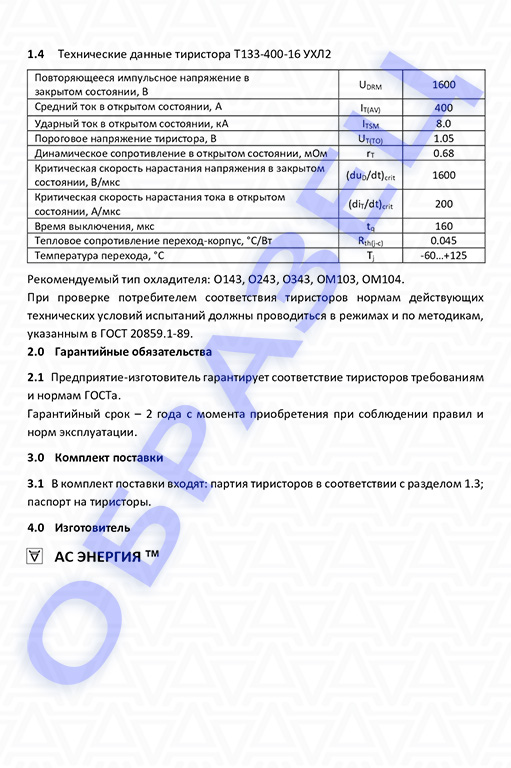

Подробные характеристики тиристоров Т133-400:

Характеристики тиристоров Т133-400
Повторяющееся импульсное напряжение в закрытом состоянии; повторяющееся импульсное обратное напряжение UDRM/URRM 400-1800 В
Максимально допустимый средний ток в открытом состоянии (Температура корпуса) IT(AV)/(TC) 470 А (85ºC)
590 А (70ºC)
Максимально допустимый действующий ток в открытом состоянии ITRMS 920 А
Ударный ток в открытом состоянии ITSM 8.0 кА
Максимально допустимая температура перехода Tjmax 125ºC
Импульсное напряжение в открытом состоянии / импульсный ток в открытом состоянии UTM/ITM 1.75/1256 В/А
Пороговое напряжение тиристора в открытом состоянии UT(TO) 1.05 В
Динамическое сопротивление в открытом состоянии rT 0.68 мОм
Повторяющийся импульсный ток в закрытом состоянии; повторяющийся импульсный обратный ток IDRM/IRRM 30 мА
Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr 200-1600 В/мкс
Отпирающий постоянный ток управления IGT 250 мА
Отпирающее постоянное напряжение управления UGT 2.5 В
Критическая скорость нарастания тока в открытом состоянии (diT/dt)cr 200 А/мкс
Время выключения tq 160 мкс
Защитный показатель - значение интеграла от квадрата ударного неповторяющегося тока в открытом состоянии тиристора за время протекания i2·t 320 кА2·c
Тепловое сопротивление переход - корпус Rth(j-c) 0.045 ºC/Вт
Усилие сжатия Fm 10 кН
Масса W 0.180 кг
Рекомендуемые охладители О143, ОМ103, ОМ104

Расшифровка маркировки тиристоров Т133-400 УХЛ2:

Т 133 400 16   4   3   УХЛ2
Т Тиристор низкочастотный.
133 Конструктивное исполнение, серия.
400 Средний ток в открытом состоянии IT(AV).
16 Класс по напряжению URRM / 100   (Номинальное напряжение - 1600 В).
4 Критическая скорость нарастания напряжения в закрытом состоянии (dUD/dt)cr:
Буквенно-цифровая маркировка Р2 К2 Е2 А2 Т1
Цифровая маркировка 4 5 6 7 8
Значение, В/мкс 200 320 500 1000 1600
3 Группа по времени выключения tq:
Буквенно-цифровая маркировка М2 Т2
Цифровая маркировка 2 3
Значение, мкс 250 160
УХЛ2 Климатическое исполнение и категория размещения: УХЛ2 - для умеренного и холодного климата.

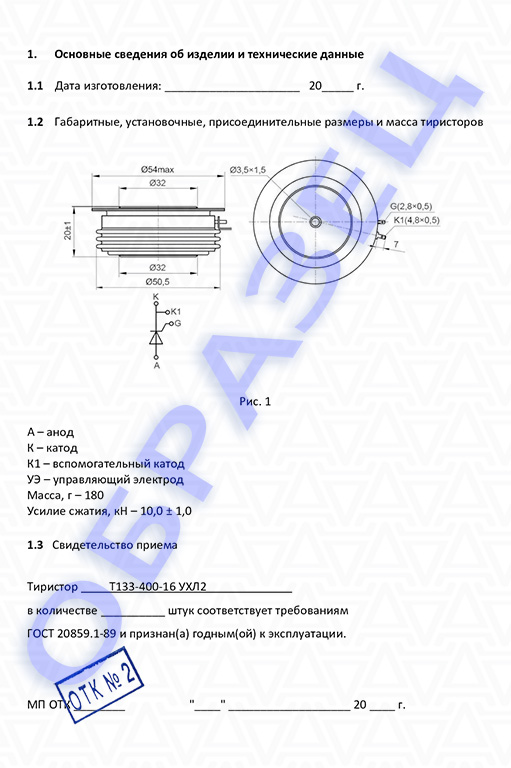

Полярность (цоколевка), размеры тиристора Т133-400:

Полярность Т133-400 Корпус PT32

Предельные прямые вольт-амперные характеристики при температуре перехода Тj = 25°С (1) и Тj = Тjm (2):

  • Вольт-амперные характеристики Т133-400

    ВАХ Т133-400


Рекомендуемые охладители для тиристоров Т133-400:

  • Тиристор Т133 и охладитель О143
    Условное обозначение охладителя О143

    Т133-400 + О143

  • Тиристор Т133-400 и охладитель ОМ103
    Условное обозначение охладителя ОМ103

    ОМ103

  • Тиристор Т133 и охладитель ОМ104
    Условное обозначение охладителя ОМ104

    ОМ104

Более подробную информацию об охладителях смотрите в разделе "Таблеточные охладители воздушного охлаждения" и "Таблеточные охладители водяного охлаждения".


Таблица замены тиристоров, снятых с производства:

Тиристоры, снятые с производства Вариант замены
Тип IF(AV) (TC) Класс Габариты* Масса Тип IF(AV) (TC) Класс Габариты* Масса
Фото тиристора Т6-200 Т6-200 200(70ºC) 10 57х30х20 150 г Фото тиристора Т133-400 Т133-400 400(93ºC) 16 54х33х20 180 г
Фото тиристора Т6-250 Т6-250 250(70ºC) 10 57х30х20 150 г Фото тиристора Т133-400 Т133-400 400(93ºC) 16 54х33х20 180 г
Фото тиристора ТВ400 ТВ400 400(45ºC) 10 57х30х20 150 г Фото тиристора Т133-400 Т133-400 400(93ºC) 16 54х33х20 180 г

Фото силовых тиристоров Т133-400:
