Охладитель О241 для штыревых диодов, тиристоров

Диаметр резьбы М10
Для типа корпуса SD4, ST4, ST4-1
Применение Д141, Т142, ТС142
Цена О241 $2,91
+
Добавить
Размеры (без токоотвода) 45×80×80 мм
Масса (без токоотвода) 0,375 кг

Охладители О241-80 применяются для одностороннего охлаждения силовых диодов, тиристоров, симисторов штыревого исполнения с типом корпуса SD4, ST4, ST4-1 (диаметр резьбы М10). Рассеиваемая мощность охладителя при естественном охлаждении составляет 30 Вт, площадь охлаждающей поверхности 635,406 см2.

Охлаждение потоком воздуха может быть естественное или принудительное в зависимости от количества выделяемого тепла и условий работы полупроводников.

Полупроводниковые приборы монтируются в охладители с помощью резьбового соединения.

Для достижения минимальных электрических потерь и максимального отвода тепла приборов необходимо соблюдать соответствующий закручивающий момент Md, указанный в характеристиках силового прибора.

Контактные поверхности охладителя и силового прибора должны иметь низкие показатели шероховатости и отклонения плоскостности. Перед монтажом контактные поверхности охладителя, токоотвода и силового прибора необходимо протереть бязью, смоченной спиртом (толуолом, бензином, ацетоном) и рекомендуется смазывать тонким слоем кремнийорганической теплопроводной пасты КПТ-8.

Теплоотводы охладителя изготавливаются из алюминиевых радиаторных профилей и не требуют дополнительного защитного покрытия при эксплуатации в различных климатических условиях.

Технические характеристики, габаритные и присоединительные размеры охладителей для штыревых полупроводниковых приборов указаны в таблице ниже.

Читать далее

Окончательная цена на охладители O241 зависит от количества, сроков поставки и формы оплаты.

Технические характеристики охладителей О241-80:

Серия O241 (О241-80, ОА-001*)
Диаметр резьбы М10
Для типа корпуса SD4, ST4, ST4-1
Применение Д141, Т142, ТС142
Рассеиваемая мощность при естественном охлаждении 30 Вт
Тепловое сопротивление при естественном охлаждении 2,12 °C/Вт
Тепловое сопротивление при принудительном охлаждении (скорость воздуха 6 м/с) 0,67 °C/Вт
Перепад давления 15 Па
Крутящий момент не более 10 Нм
Площадь охлаждающей поверхности 635,406 см2
Габаритные размеры 45×80×80 мм
Масса 0,375 кг

*Примечание: прежнее обозначение охладителей.


Габаритные и установочные размеры охладителей О241-80:

Размеры О241

Расшифровка обозначений маркировки О241-80 УХЛ2:

О 2 4 1 - 80 - УХЛ2
О Охладитель воздушный.
2 Порядковый номер модификации конструкции воздушного охладителя.
4 Обозначение модификации для штыревых охладителей по диаметру отверстия под монтажный винт.
1 Порядковый номер модификации конструкции охладителя для приборов: 1 – штыревого исполнения.
80 Длина охладителя, мм.
УХЛ2 Климатическое исполнение: УХЛ2 - для умеренного и холодного климата.

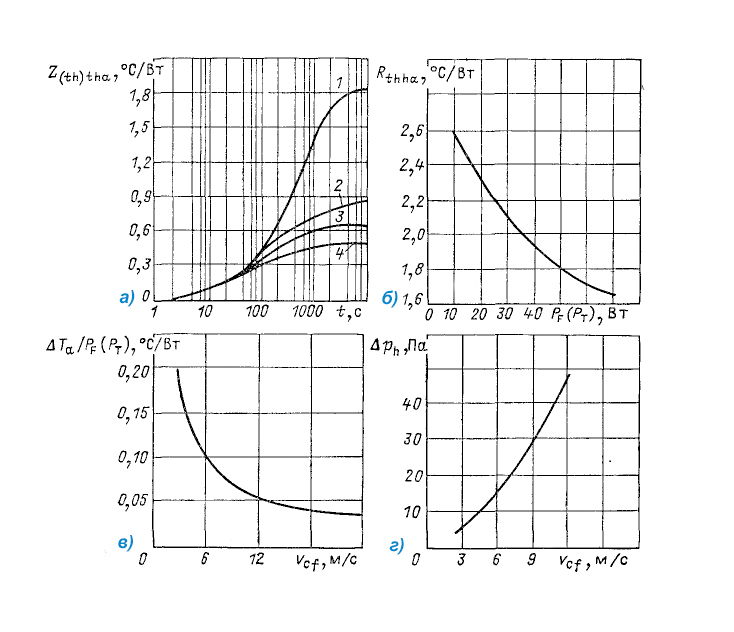

Гафики температурных параметров охладителей О241:

а) — переходное тепловое сопротивление контактная поверхность охладителя - охлаждающая среда (1-0 м/с (50 Вт); 2-3 м/с; 3-6 м/с; 4-12 м/с)
б) — тепловые сопротивления контактная поверхность охладителя - охлаждающая среда в зависимости от рассеиваемой мощности при естественном охлаждении
в) — перепад температуры охлаждающего воздуха, отнесенный к рассеиваемой мощности, в зависимости от скорости охлаждающего воздуха
г) — перепад давления потока охлаждающей среды в зависимости от скорости охлаждающего воздуха.


Фото охладителей О241-80 для штыревых полупроводниковых приборов:
